詳細情報 |
|||
| 機能: | 降圧 | 出力タイプ: | 調節可能 |
|---|---|---|---|
| 出力の数: | 1 | 入る電圧- （分）: | 3.5V |
| 入る電圧- （最高）: | 36V | 電圧-出力（分/固定されて）: | 1V |
| 電圧-出力（最高）: | 28V | 現在-出力: | 500mA |
| 頻度-切換え: | 200kHz | 2.2MHz | 同期整流器: | はい |
| ハイライト: | LM43600AQPWPRQ1 DCの切換え調整装置IC,切換え調整装置IC 500mA |
||
製品の説明

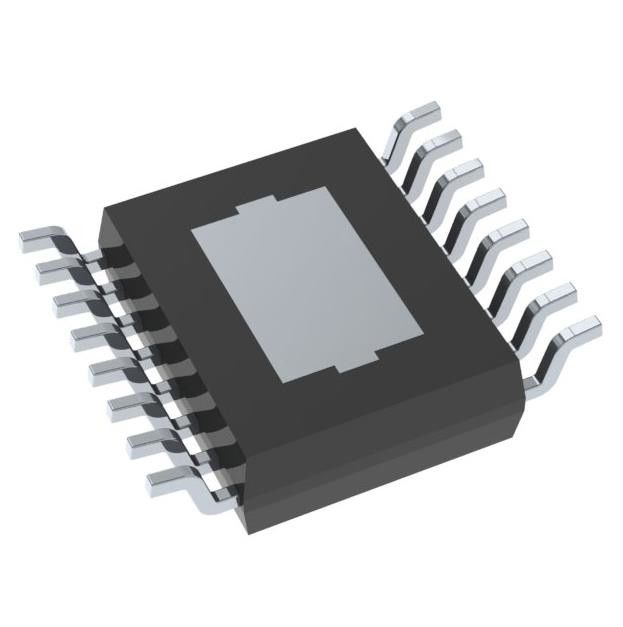

1V 1出力が付いているLM43600AQPWPRQ1 DCの切換え調整装置IC 500mA
木びき台の切換え調整装置ICの肯定的で調節可能な1V 1出力500mA 16-PowerTSSOP （0.173"、4.40mmの幅）
LM43600AQPWPRQ1の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 電圧安定器- DC DCの切換え調整装置 | |
| Mfr | テキサス・インスツルメント |
| シリーズ | 、AEC-Q100、簡単なSWITCHER®自動車 |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 機能 | 軽減する |
| 出力環境設定 | 陽性 |
| 地勢学 | 木びき台 |
| 出力タイプ | 調節可能 |
| 出力の数 | 1 |
| 入る電圧- （分） | 3.5V |
| 入る電圧- （最高） | 36V |
| 電圧-出力（分/固定されて） | 1V |
| 電圧-出力（最高） | 28V |
| 現在-出力 | 500mA |
| 頻度-切換え | 200kHz | 2.2MHz |
| 同期整流器 | はい |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 16-PowerTSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 16-HTSSOP |
| 基礎プロダクト数 | LM43600 |
LM43600AQPWPRQ1の特徴
•自動車適用のために修飾される
•AEC-Q100は次の結果と修飾した:
–装置温度の等級1:– +125°Cの包囲された実用温度への40°C
•規則の33-µA静止流れ
•軽い負荷の高性能（DCMおよびPFM）
•EN55022/CISPR 22 EMIの標準にテストされる
•統合された同期改正
•調節可能な周波数範囲:200のkHzから2.2 MHz （デフォルト500のkHzの）
•外的な時計への頻度同時性
•内部補償
•陶磁器、ポリマー、タンタルの、およびアルミニウム コンデンサーのほとんど組合せと安定した
•パワーよい旗
•前偏りのある負荷への柔らかい開始
•内部柔らかい開始:4.1氏
•外的なコンデンサーによる拡張可能なソフト開始の時間
•出力電圧追跡の機能
•精密はシステムUVLOをプログラムすることを可能になる
•しゃっくりモードの出力短絡の保護
•過熱熱操業停止の保護
•カスタム設計するWEBENCH®力デザイナーとのLM43600-Q1を使用して作成しなさい
LM43600AQPWPRQ1の適用
•自動車バンドは副ある
•通信システム
•一般目的の広いVINの規則
•高性能のポイントの負荷規則
LM43600AQPWPRQ1の環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
