詳細情報 |
|||
| レギュレータの数: | 1 | 入る電圧- （最高）: | 20V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 3.3V | 電圧ドロップアウト (最大): | 0.45V@500mA |
| PSRR: | 65dB(120Hz) | 現在-出力: | 500mA |
| 記憶保護機構: | 流れに、温度上の、逆の極性 | 実用温度: | -40°C | 125°C |
| ハイライト: | 500mA線形電圧安定器,ICの陽性の固定線形電圧安定器,LT1763CS8-3.3#TRPBFの線形集積回路 |
||
製品の説明

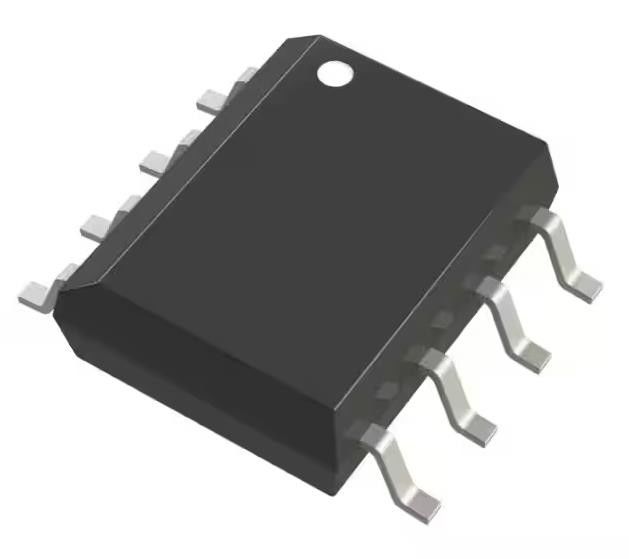

LT1763CS8-3.3#TRPBFの線形電圧安定器ICの陽性は1出力500mAを修理した
LT1763CS8-3.3#TRPBF IC REG線形3.3V 500MA 8SOIC
LT1763CS8-3.3#TRPBFの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形電圧安定器- | |
| Mfr | アナログ・デバイセズ株式会社。 |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 20V |
| 電圧-出力（分/固定されて） | 3.3V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.45V @ 500mA |
| 現在-出力 | 500mA |
| PSRR | 65dB （120Hz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 流れに、温度上の、逆の極性 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 8-SO |
| 基礎プロダクト数 | LT1763 |
LT1763CS8-3.3#TRPBFの特徴
*低雑音:20ΜVRMS （10Hzへの100kHz）
*出力電流:500mA
*低い静止流れ:30µA
*広い入れられた電圧範囲:1.8Vへの20V
*低いドロップアウトの電圧:300mV
*非常に低い操業停止の流れ: < 1="">
*保護ダイオードは必要としなかった
*固定出力電圧:1.5V、1.8V、2.5V、3V、3.3V、5V
* 1.22Vからの20Vへの調節可能な出力
* 3.3µF出力コンデンサーが付いている馬小屋
*アルミニウム、タンタルまたは陶磁器のコンデンサーが付いている馬小屋
*逆電池の保護
*逆の流れ無し
*保護される過電流および温度過昇
*そう8鉛および12鉛（4mmの× 3mm） DFNのパッケージ
LT1763CS8-3.3#TRPBFの適用
*携帯電話
*電池式システム
*騒音に敏感な計装システム
LT1763CS8-3.3#TRPBFの環境及び輸出分類
|
属性 |
記述 |
|
RoHSの状態 |
迎合的なROHS3 |
|
湿気感受性のレベル（MSL） |
1 （無制限） |
|
範囲の状態 |
変化しないに達しなさい |
|
ECCN |
EAR99 |
|
HTSUS |
8542.39.0001 |
