詳細情報 |
|||
| プログラム可能なタイプ: | プログラム可能なシステム | 遅延時間 tpd(1) マックス: | 15 ns |
|---|---|---|---|
| 電圧供給 - 内部: | 4.5V~5.5V | 論理素子/ブロックの数: | 32 |
| マクロセル数: | 128 | ゲートの数: | 6000 |
| I/O の数: | 64 | 動作温度: | -40°C ~ 85°C (TA) |
| ハイライト: | ISPLSI1032E-70LTNの複合体のプログラム可能な論理回路,100TQFPプログラム可能な論理回路 |
||
製品の説明

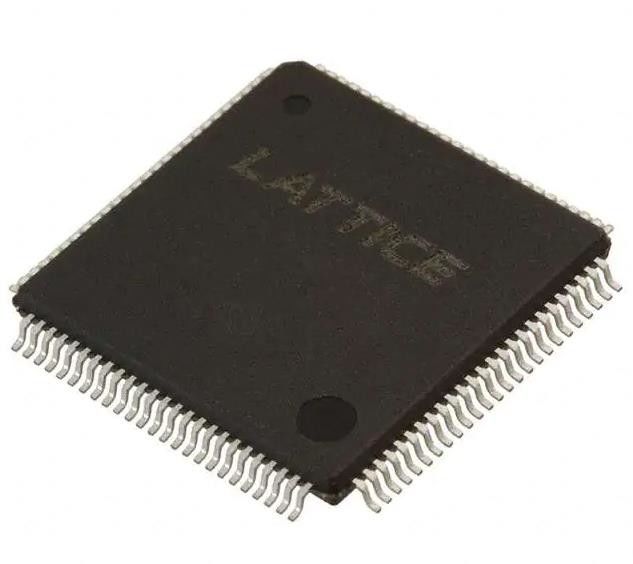

ISPLSI1032E-70LTN 複雑なプログラム可能な論理装置 IC 128MC 15NS 100TQFP
ISPLSI 1032E-70LTNI IC CPLD 128MC 15NS 100TQFP 試験終了いたしました
仕様ISPLSI1032E-70LTN
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| CPLD (複雑なプログラム可能な論理装置) | |
| Mfr | ラティス・セミコンダクター・コーポレーション |
| シリーズ | ispLSI® 1000E |
| パッケージ | トレー |
| 製品の状況 | 時代遅れ |
| プログラム可能なタイプ | システムプログラム可能 |
| 遅延時間 tpd(1) マックス | 15 ns |
| 電圧供給 - 内部 | 4.5V~5.5V |
| 論理要素/ブロックの数 | 32 |
| マクロセル数 | 128 |
| 門 の 数 | 6000 |
| I/O の数 | 64 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 100LQFP |
| 供給者のデバイスパッケージ | 100TQFP (14x14) |
| 基本製品番号 | ISPLSI 1032E |
特徴についてISPLSI1032E-70LTN
• 高密度のプログラム可能な論理
¥ 6000 PLDゲート
64のI/Oピン,8つの専用入力
¥192 レジストリ
高速世界間接続
急速カウンター,ステートマシン,アドレス解読機などに広範囲の入力ゲート
ランダム・ロジックのための小さな論理ブロックサイズ
• 高性能 E2CMOS® テクノロジー
fmax = 125 MHz 最大動作周波数
◎ tpd = 7.5 ns 増殖遅延
TTL互換性のある入力と出力
電気的に消し去り 再プログラム可能
変形性がない
製造時に100%テストされた
使用されていない製品 終了 電力節約
• システム内プログラム可能
システム内プログラム可能 (ISPTM) 5Vのみ
製造生産率の向上,市場への投入時間の短縮,製品の品質の向上
早くプロトタイプを作るため 溶接装置を再プログラムする
• フィールドプログラム可能なゲート配列の密度と柔軟性とともに,PLDの使いやすさと高速なシステム速度を提供します.
完全プログラム可能なデバイスは,粘着論理と構造設計を組み合わせることができます
ピンロック機能強化
4 つの専用時計入力ピン
シンクロン 時計 と アシンクロン 時計
プログラム可能な出力スローレート制御でスイッチノイズを最小限に抑える
柔軟なピンの配置
グローバル・インターコネクティビティを可能にする
鉛のないパッケージのオプション
ISPLSI1032E-70LTNの説明
ispLSI 1032Eは 192のレジスタ,64のユニバーサル I/O ピン,8つの専用入力ピンを含む 高密度プログラム可能な論理装置です4つの専用クロック入力ピンとグローバルルーティングプール (GRP).
環境と輸出分類ISPLSI1032E-70LTN
| ATRIBUTE について | 記述 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
