詳細情報 |
|||
| コアプロセッサ: | MSP430 CPU16 | コアサイズ: | 16ビット |
|---|---|---|---|
| スピード: | 16MHz | 接続性: | I2C,IrDA,LINbus,SCI,SPI,UART/USART |
| 周辺機器: | ブラウンアウト検出/リセット,POR,PWM,WDT | I/O の数: | 48 |
| プログラムメモリサイズ: | 48KB （48K X 8 + 256B） | プログラムメモリタイプ: | フラッシュ |
| RAM サイズ: | 4K×8 | 電圧 - 供給 (Vcc/Vdd): | 1.8V~3.6V |
| ハイライト: | MSP430F2481TRGCRのマイクロ制御回路IC,マイクロ制御回路IC MSP430 |
||
製品の説明

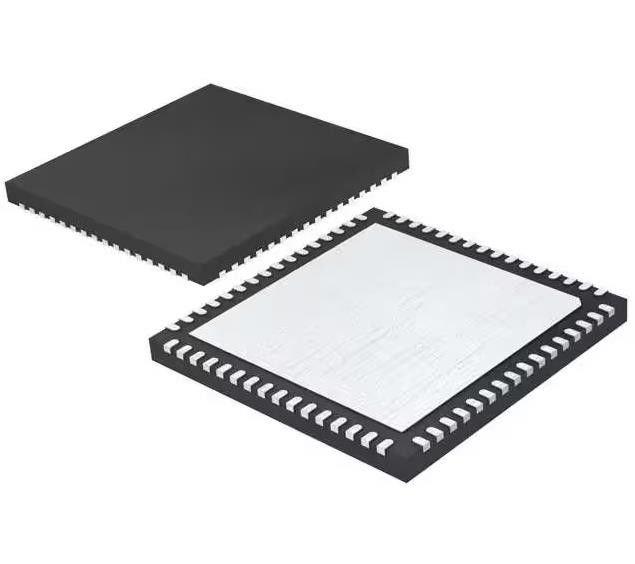

MSP430F2481TRGCR マイクロコントローラIC MSP430 CPU16 16-Bit 16MHz 48KB FLASH 64-VQFN
MSP430F2481TRGCR IC MCU 16BIT 48KB フラッシュ 64VQFN
仕様MSP430F2481TRGCR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| マイクロコントローラー | |
| Mfr | テキサス・インストラクション |
| シリーズ | MSP430F2xx |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| コアプロセッサ | MSP430 CPU16 |
| コアサイズ | 16ビット |
| スピード | 16MHz |
| 接続性 | I2C,IrDA,LINbus,SCI,SPI,UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット,POR,PWM,WDT |
| I/O の数 | 48 |
| プログラムメモリサイズ | 48KB (48K x 8 + 256B) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | - |
| RAM サイズ | 4K×8 |
| 電圧 - 供給 (Vcc/Vdd) | 1.8V~3.6V |
| データ変換機 | - |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C~105°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 64-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 64VQFN (9x9) |
| 基本製品番号 | MSP430F2481 |
特徴についてMSP430F2481TRGCR
* 低電源電圧範囲 1.8Vから3.6V
*超低消費電力
- アクティブモード: 1MHz,2.2Vで270uA
- 待機モード (VLO): 0.3A
- オフモード (RAM保持): 0.1A
* 超高速で待機モードから目覚める 1時間未満で
* 16 ビット RISC アーキテクチャ, 62.5 ns 指示サイクル タイム
*基本クロックモジュール構成:
内部周波数は16MHzまで
- 内部のLFオシレーター
- 32kHz クリスタル
- 内部周波数は16MHzまで,t1%まで4つの校正周波数
- レゾネーター
- 外部デジタルクロックソース
- 外部抵抗
* 12 ビット アナログからデジタル (A/D) 変換器 内部参照,サンプルと保持,および自動スキャン機能
* 16ビットタイマーA 3つのキャプチャ/比較レジスタ
* 16 ビットタイマー B 7 枚キャプチャ/シェードーレジスタと比較
* 4つのユニバーサルシリアル通信インターフェイス (USCI)
- USCI AO と USCI A1
- 強化されたUART 自動ボウドレート検出をサポート
- IrDAエンコーダーとデコーダー
- シンクロンSPI1
- USCI BOとUSCI B1l
- 12CTM
- シンクロンSPI
MSP430F2481TRGCRの記述
Texas Instruments MSP430TM 超低電源マイクロコントローラファミリーは,さまざまなアプリケーションを対象とした異なるセットの周辺機器を備えた複数のデバイスで構成されています.
環境と輸出分類MSP430F2481TRGCR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
