詳細情報 |
|||
| レギュレータの数: | 1 | 入る電圧- （最高）: | 5.5V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 1.1V | 電圧ドロップアウト (最大): | 0.6V @ 1A |
| 現在-出力: | 1A | 現在-供給（最高）: | 1.55 mA |
| ハイライト: | ADP1706ACPZ-1.1-R7線形電圧安定器,8-LFCSP線形電圧安定器 |
||
製品の説明

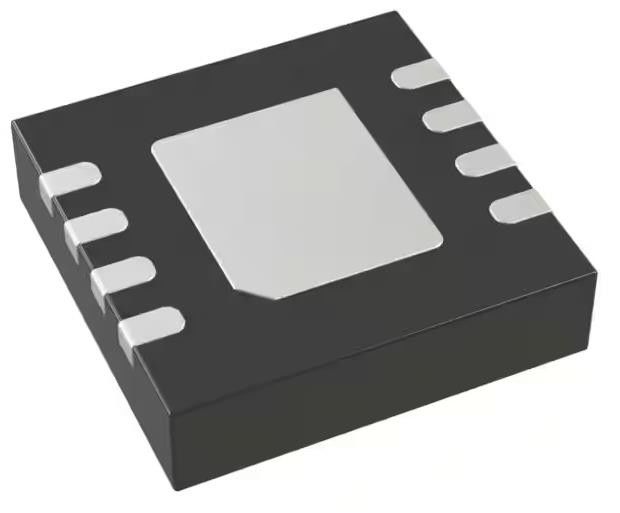

ADP1706ACPZ-1.1-R7線形電圧安定器IC 1の出力1A 8-LFCSP （3x3）
ADP1706ACPZ-1.1-R7 IC REG線形1.1V 1A 8LFCSP
ADP1706ACPZ-1.1-R7の指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形電圧安定器- | |
| Mfr | アナログ・デバイセズ株式会社。 |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 時代遅れ |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 5.5V |
| 電圧-出力（分/固定されて） | 1.1V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.6V @ 1A |
| 現在-出力 | 1A |
| 現在-静止（I.Q.） | 390 µA |
| 現在-供給（最高） | 1.55 mA |
| PSRR | - |
| 制御特徴 | 、柔らかい開始可能にしなさい |
| 記憶保護機構 | 温度上の流れに、 |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-WFDFNはパッド、CSPを露出した |
| 製造者装置パッケージ | 8-LFCSP （3x3） |
| 基礎プロダクト数 | ADP1706 |
ADP1706ACPZ-1.1-R7の特徴
►最大出力の流れ:1 A
►入れられた電圧範囲:2.5 Vから5.5ボルト
►低い操業停止の流れ: <1>
►の低いドロップアウトの電圧:1時の345 mV負荷
►最初の正確さ:±1%
►ライン、負荷および温度上の正確さ:±2.5%
►16は柔らかい開始を用いる出力電圧選択を固定した
►0.75ボルトから3.3ボルト（ADP1706）
►16は追跡の出力電圧選択を固定した
►0.75ボルトから3.3ボルト（ADP1707）
►調節可能な出力電圧選択
►0.8ボルトから5.0ボルト（ADP1708）
►小さい4.7のµFの陶磁器の出力コンデンサーが付いている馬小屋
►優秀な負荷/ライン過渡応答
►現在の限界および熱積み過ぎの保護
►論理制御可能にしなさい
►8鉛、露出されたかいSOICおよび3つのmmの×で利用できる3つのmmの8鉛はかいLFCSPを露出した
ADP1706ACPZ-1.1-R7の適用
►ノート パソコン
►メモリ コンポネント
►通信機器
►ネットワーク設備
►DSP/FPGA/microprocessorの供給
►器械使用装置/データ収集 システム
ADP1706ACPZ-1.1-R7の環境及び輸出分類
| 属性 | 記述 |
| 湿気感受性のレベル（MSL） | 3 （168時間） |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
