詳細情報 |
|||
| レギュレータの数: | 1 | 入る電圧- （最高）: | 30V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 3.3 V | 電圧ドロップアウト (最大): | 0.6V @ 100mA |
| 現在-出力: | 100mA | 現在-静止（I.Q.）: | 120 µA |
| 現在-供給（最高）: | 14 mA | 記憶保護機構: | 温度上の流れに、 |
| ハイライト: | LP2950CDT-3.3/NOPBの線形電圧安定器,線形電圧安定器TO-252-3 |
||
製品の説明

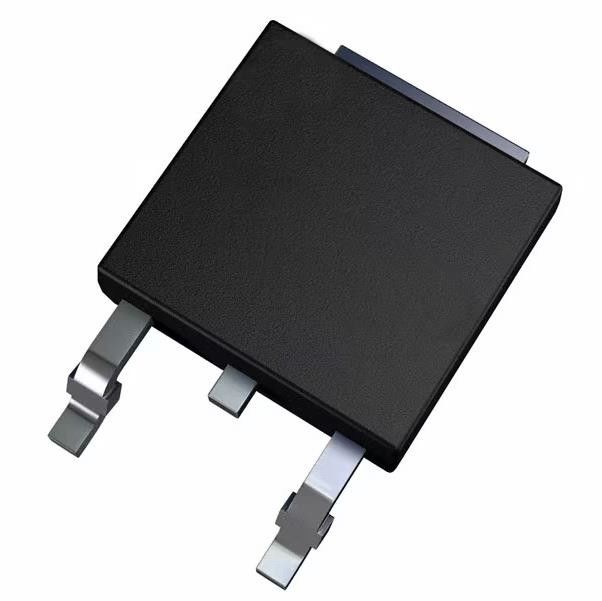

LP2950CDT-3.3/NOPBの線形電圧安定器IC 1の出力100mA TO-252-3
LP2950CDT-3.3/NOPB IC REG線形3.3V 100MA TO252-3
LP2950CDT-3.3/NOPBの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | 管 |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 30V |
| 電圧-出力（分/固定されて） | 3.3V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.6V @ 100mA |
| 現在-出力 | 100mA |
| 現在-静止（I.Q.） | 120 µA |
| 現在-供給（最高） | 14 mA |
| PSRR | - |
| 制御特徴 | - |
| 記憶保護機構 | 温度上の流れに、 |
| 実用温度 | -40°C | 125°C |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | TO-252-3、DPak （2つの鉛+タブ）、SC-63 |
| 製造者装置パッケージ | TO-252-3 |
| 基礎プロダクト数 | LP2950 |
LP2950CDT-3.3/NOPBの特徴
•入れられた電圧範囲:2.3 Vから30ボルト
•5-V、3-Vおよび3.3-Vは利用できる電圧版を出力した
•高精度な出力電圧
•保障された100 mA出力電流
•極端に低い静止流れ
•低いドロップアウトの電圧
•非常に逼迫した負荷およびライン規則
•まさに低温係数
•調整装置または参照として使用
•安定性のための最低キャパシタンスを必要とする
•現在および熱制限
•低ESR出力コンデンサー（6 Ωへの10 mΩ）が付いている馬小屋
•LP2951-N版だけ:
–エラー フラグは出力ドロップアウトの警告する
–論理制御の電子操業停止
– 1.24ボルトから29ボルトにプログラム可能な出力
LP2950CDT-3.3/NOPBの適用
•高性能の線形調整装置
•不足電圧の操業停止の調整装置
•低いドロップアウトの電池式の調整装置
•スナップ式/スナップの調整装置
LP2950CDT-3.3/NOPBの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 2 （1年） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
