詳細情報 |
|||
| コアサイズ: | 8ビット | スピード: | 16MHz |
|---|---|---|---|
| 接続性: | I2C,IrDA,LINbus,SPI,UART/USART など | I/O の数: | 41 |
| プログラムメモリサイズ: | 32KB (32K x 8) | プログラムメモリタイプ: | フラッシュ |
| EEPROM サイズ: | 1K × 8 | RAM サイズ: | 2K × 8 |
| ハイライト: | STM8AL3168TAXのマイクロ制御回路IC,16MHzマイクロ制御回路IC |
||
製品の説明

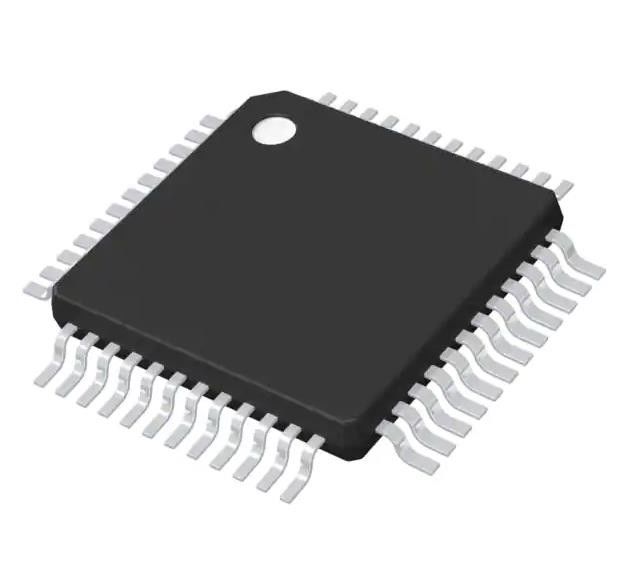

STM8AL3168TAX マイクロコントローラIC 8ビット 16MHz 32KB (32K x 8) FLASH 48-LQFP
STM8AL3168TAX IC MCU 8BIT 32KB FLASH 48LQFP
仕様 STM8AL3168TAX
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| マイクロコントローラー | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | STM8A |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | 時代遅れ |
| コアプロセッサ | STM8A |
| コアサイズ | 8ビット |
| スピード | 16MHz |
| 接続性 | I2C,IrDA,LINbus,SPI,UART/USART など |
| 周辺機器 | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| I/O の数 | 41 |
| プログラムメモリサイズ | 32KB (32K x 8) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | 1K × 8 |
| RAM サイズ | 2K × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 1.65V~3.6V |
| データ変換機 | A/D 25x12b; D/A 1x12b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-LQFP |
| 供給者のデバイスパッケージ | 48-LQFP (7x7) |
| 基本製品番号 | STM8 |
特徴についてSTM8AL3168TAX
• AEC-Q100 資格
• 運用条件
稼働電源範囲1.8Vから3.6V (オフ状態では1.65Vまで)
温度範囲: -40°Cから85°Cか125°C
• 低電力の特徴
5つの低電源モード:待機,低電源走行 (5.1 μA),低電源待機 (3 μA),フルRTC (1.3 μA) でアクティブストップ,PDR (400 nA) でストップ
フラッシュから実行: 195 μA/MHz + 440 μA
RAMから実行: 90 μA/MHz + 400 μA
1 I/0: 50 nA 超低漏れ
Haltから迅速な目覚め: 4.7 μs
• 先進的なSTM8コア
ハーバード建築と3段階のパイプライン
最大周波数 16 MHz,CISC MIPSピーク 16
〜40の外部中断源まで
記述についてSTM8AL3168TAX
中密度のSTM8AL313x/4x/6xおよびSTM8AL3L4x/6xデバイスは,STM8AL自動車超低電源8ビットファミリーのメンバーである.中密度のSTM8AL3xxxファミリーは1.8Vから3.6V (1まで).65Vのオフ電源) で,-40 °Cから +85 °C,および-40 °Cから +125 °Cの温度範囲で利用できます.
環境と輸出分類STM8AL3168TAX
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
