詳細情報 |
|||
| ビットの数: | 16 | D/Aのコンバーターの数: | 2 |
|---|---|---|---|
| 演算時間: | 10.4ns (標準値) | 電圧-供給、アナログ: | 3V~3.6V |
| 電圧-供給、デジタル: | 1.7V~1.9V | INL/DNL （LSB）: | ±4、±2 |
| 動作温度: | -40°C ~ 85°C | データインターフェース: | LVDS -平行 |
| ハイライト: | 16ビット デジタル アナログ変換器,DAC3283IRGZRのデジタル アナログ変換器 |
||
製品の説明

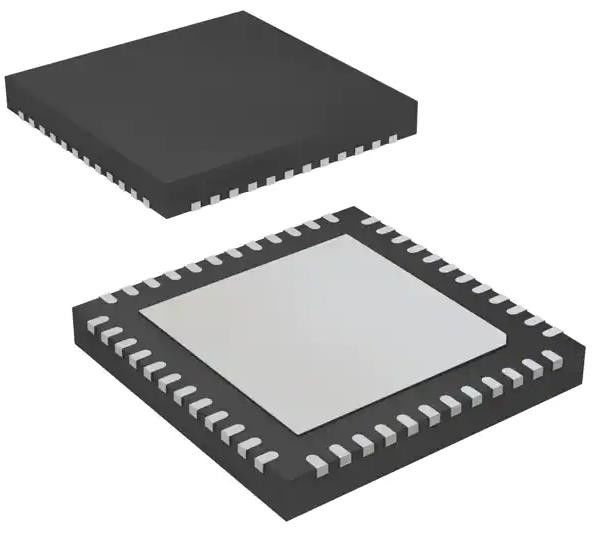

DAC3283IRGZR 16ビットデジタルからアナログ変換器 2 48-VQFN (7x7)
IC DAC 16BIT A-OUT 48VQFN
仕様 DAC3283IRGZR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| デジタルからアナログ変換機 (DAC) | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| ビット数 | 16 |
| D/A 変換機数 | 2 |
| 決済 の 時間 | 10.4ns (タイプ) |
| 出力型 | 流量 - バッファリングなし |
| 差異的な出力 | そうだ |
| データインターフェース | LVDS - 平行 |
| 参照型 | 外部,内部 |
| 電圧 - 供給,アナログ | 3V~3.6V |
| 電圧 - 電源,デジタル | 1.7V~1.9V |
| INL/DNL (LSB) | ±4, ±2 |
| 建築 | 電流シンク |
| 動作温度 | -40°C ~ 85°C |
| パッケージ/ケース | 48-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 48-VQFN (7x7) |
| マウントタイプ | 表面マウント |
| 基本製品番号 | DAC3283 |
特徴についてDAC3283IRGZR
*ダブル,16ビット,800 MSPS DACS
* 8 ビット入力 LVDS データ バス
- バイト幅間隔データロード
- 8 サンプル入力 FIFO
- オプションデータパターンチェック
*マルチDAC同期
* 2x-4x インターポレーションフィルターを選択可能
- ストップバンド減衰 > 85 dB
* Fs/2 と + Fs/4 粗いミキサー
* デジタル四角調節調節器の修正
- 増幅,相位,オフセット 修正
* 温度センサー
* 3つまたは4つワイヤのシリアル制御インターフェース
*オンチップの1.2-V参照
* 微分スケーラブル出力:2〜20mA
* 単キャリアTM1 WCDMA ACLR: 誤差=122.88 MHzで82 dBc
* 低出力: 800 MSPS で 1.3 W
*スペース節約 パッケージ: 48ピン 7x7mm QFN
申請についてDAC3283IRGZR
* 携帯電話の基地局
* 多様性を伝達する
* ブロードバンド通信
* デジタル合成
環境と輸出分類DAC3283IRGZR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
