詳細情報 |
|||
| レギュレータの数: | 1 | 入る電圧- （最高）: | 6V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 1.85V | 電圧ドロップアウト (最大): | 0.45V @ 200mA |
| 現在-出力: | 200mA | 現在-静止（I.Q.）: | 60 nA |
| PSRR: | 55dB （1kHz） | 実用温度: | -40°C | 125°C （TJ） |
| ハイライト: | TPS7A02185PDQNRの線形電圧安定器,ICの陽性の固定線形電圧安定器 |
||
製品の説明

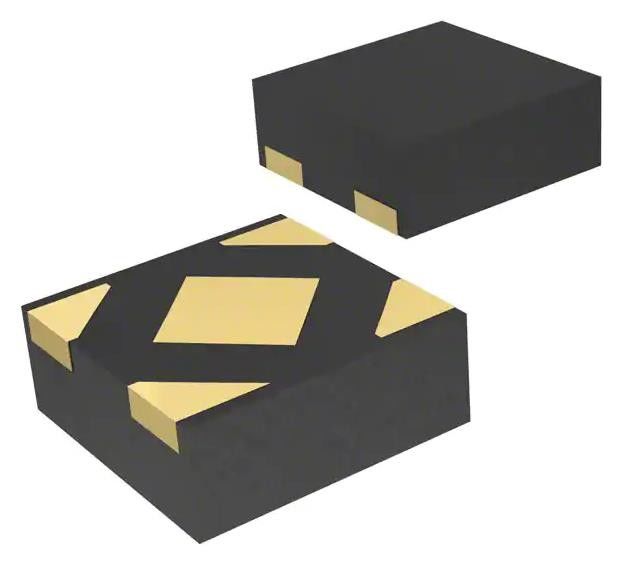

TPS7A02185PDQNRの線形電圧安定器ICの陽性は1出力200mA 4-X2SONを修理した
IC REG線形1.85V 200MA 4X2SON
TPS7A02185PDQNRの指定
| タイプ | 記述 |
| 部門 | 集積回路（IC） |
| 線形電圧安定器- | |
| Mfr | テキサス・インスツルメント |
| パッケージ | テープ及び巻き枠（TR） |
| プロダクト状態 | 活動的 |
| 出力環境設定 | 陽性 |
| 出力タイプ | 固定される |
| 調整装置の数 | 1 |
| 入る電圧- （最高） | 6V |
| 電圧-出力（分/固定されて） | 1.85V |
| 電圧-出力（最高） | - |
| 電圧ドロップアウト（最高） | 0.45V @ 200mA |
| 現在-出力 | 200mA |
| 現在-静止（I.Q.） | 60 nA |
| PSRR | 55dB （1kHz） |
| 制御特徴 | 可能にしなさい |
| 記憶保護機構 | 流れに、電圧閉鎖（UVLO）の下の温度上の、 |
| 実用温度 | -40°C | 125°C （TJ） |
| タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 4-XDFNはパッドを露出した |
| 製造者装置パッケージ | 4-X2SON （1x1） |
| 基礎プロダクト数 | TPS7A02185 |
TPS7A02185PDQNRの特徴
•超低いI.Q.:ドロップアウトの25 nA （タイプ）、
•操業停止I.Q.:3 nA （タイプ）
•優秀な過渡応答（1 mAから50 mA）
– < 10-="">
– 100 mV undershoot
•パッケージ:
– 1.0 mm × 1.0 mm X2SON
– SOT23-5
– 0.64 mm × 0.64 mm DSBGA
•入れられた電圧範囲:1.5 Vから6.0ボルト
•出力電圧範囲:0.8ボルトから5.0ボルト（固定）
•出力正確さ:温度に1.5%
•スマートpulldownを可能にしなさい
•まさに低いドロップアウト:
– 200 mAの270 mV （最高） （VOUT = 3.3 V）
•1-µFまたはより大きいコンデンサーが付いている馬小屋
TPS7A02185PDQNRの適用
•Wearablesの電子工学
•サーモスタット、煙および熱探知器
•ガス、熱および水道メーター
•血ブドウ糖のモニターおよび脈拍の酸化濃度計
•住宅の遮断器および欠陥の表示器
•造る保証およびビデオ監視装置
•EPOSのカード読取り装置
TPS7A02185PDQNRの環境及び輸出分類
| 属性 | 記述 |
| RoHSの状態 | 迎合的なROHS3 |
| 湿気感受性のレベル（MSL） | 1 （無制限） |
| 範囲の状態 | 変化しないに達しなさい |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
