詳細情報 |
|||
| モデル: | LM3481QMMX / NOP | 出力型: | トランジスター運転者 |
|---|---|---|---|
| 機能: | ステップアップ、ステップアップ/ステップダウン | 地勢学: | 倍力、フライバック、SEPIC |
| 出力の数: | 1 | 出力段階: | 1 |
| 電圧-供給（Vcc/Vdd）: | 2.97V~48V | 頻度-切換え: | 100kHz～1MHz |
製品の説明

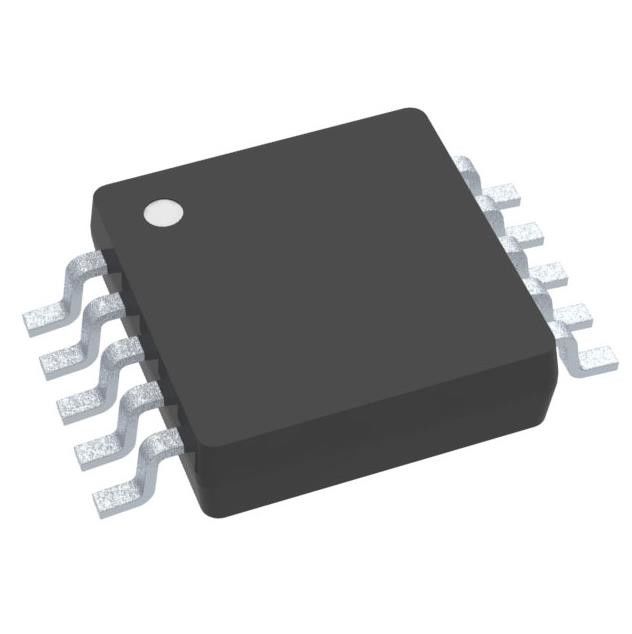

LM3481QMMX / NOP IC 調節器 ポジティブな出力ステップアップコントローラ 10-VSSOP
IC REG CTRLR MULT TOP 10MSOP について
LM3481QMMX/NOPの仕様
|
タイプ
|
記述
|
|
カテゴリー
|
集積回路 (IC)
|
|
DC DC スイッチングコントローラ
|
|
|
Mfr
|
テキサス・インストラクション
|
|
シリーズ
|
自動車,AEC-Q100
|
|
パッケージ
|
テープ&ロール (TR)
|
|
切断テープ (CT)
|
|
|
製品の状況
|
アクティブ
|
|
出力型
|
トランジスタドライバ
|
|
機能
|
ステップアップ,ステップアップ/ステップダウン
|
|
出力構成
|
ポジティブ
|
|
トポロジー
|
ブース,フライバック,SEPIC
|
|
出力数
|
1
|
|
生産段階
|
1
|
|
電圧 - 供給 (Vcc/Vdd)
|
2.97V~48V
|
|
周波数 - 切り替える
|
100kHz ~ 1MHz
|
|
作業周期 (最大)
|
85%
|
|
シンクロン直す器
|
違う
|
|
時計同期
|
そうだ
|
|
シリアルインターフェース
|
-
|
|
制御機能
|
オン,周波数制御,ランプ,ソフトスタート
|
|
動作温度
|
-40°C ~ 125°C (TJ)
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
10-TFSOP, 10-MSOP (0.118",3.00mm 幅)
|
|
供給者のデバイスパッケージ
|
10-VSSOP
|
|
基本製品番号
|
LM3481
|
特徴LM3481QMMX / NOP
• LM3481QMMは自動車グレードの製品です
AEC-Q100 クラス1 資格 (運行交差点温度40°Cから+125°C)
• 10 つのリード VSSOP パッケージ
• 1Aピーク電流容量を持つ内部プッシュ・プルドライバー
• 電流制限と熱停止
• 周波数 補償 を コンデンサ 器 と 抵抗器 で 最適 に する
• 内部のソフトスタート
• 現行モード 動作
• ヒステレシスによる調節可能な低電圧ロックアウト
• 軽い 荷重 に 耐える 際 に 脈 の 跳ね返り
• 主要な規格
給電電圧の幅は2.97Vから48Vまで
100kHzから1MHz 調整可能・同期可能 時計周波数
±1.5% (高温以上) 内部基準
10μA 切断電流 (高温以上)
• WEBENCH パワー デザイナーで LM3481 を使ってカスタム デザインを作成
適用するLM3481QMMX / NOP
• 自動車用 スタート・ストップ アプリケーション
• 自動車 ADAS ドライバー情報
• 一 細胞/二 細胞 の リチウム イオン バッテリー に 搭載 さ れ た 携帯 の ブルーツ 音声 システム
• ノートPC,PDA,デジタルカメラ,その他の携帯アプリ
• オフライン の 電源
• セット トップ ボックス
• 音声 増幅 器 の 増強
環境と輸出分類LM3481QMMX / NOP
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
