詳細情報 |
|||
| 中心プロセッサ: | 56800EX | コアサイズ: | 32ビットシングルコア |
|---|---|---|---|
| スピード: | 100MHz | 結合性: | Iの² C、SCI、SPI |
| ペリフェラル: | DMA、POR、PWM、WDT | I/O の数: | 26 |
| プログラム記憶容量: | 48KB （24K X 16） | プログラム記憶タイプ: | フラッシュ |
| RAMのサイズ: | 4K X 16 | 電圧-供給（Vcc/Vdd）: | 2.7V~3.6V |
製品の説明

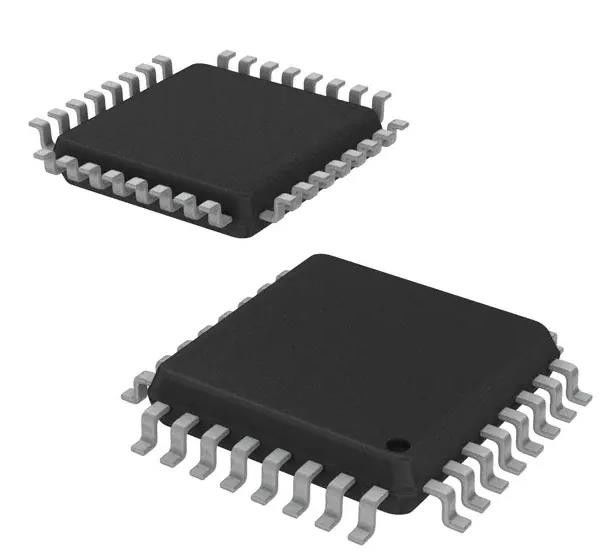

MC56F82733VLC マイクロコントローラIC 32ビットシングルコア 100MHz 48KB FLASH 32-LQFP
IC MCU 32BIT 48KB フラッシュ 32LQFP
仕様MC56F82733VLC
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| マイクロコントローラー | |
| シリーズ | 56F8xxx |
| パッケージ | トレー |
| 製品の状況 | アクティブ |
| コアプロセッサ | 56800EX |
| コアサイズ | 32 ビット 単核 |
| スピード | 100MHz |
| 接続性 | I2C,SCI,SPI |
| 周辺機器 | DMA,POR,PWM,WDT |
| I/O の数 | 26 |
| プログラムメモリサイズ | 48KB (24K x 16) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | - |
| RAM サイズ | 4K×16 |
| 電圧 - 供給 (Vcc/Vdd) | 2.7V~3.6V |
| データ変換機 | A/D 6x12b; D/A 2x12b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C~105°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 32-LQFP |
| 供給者のデバイスパッケージ | 32LQFP (7x7) |
| 基本製品番号 | MC56F82 |
特徴MC56F82733VLC
• このデジタル信号制御器 (DSC) のファミリーは32ビット56800EXコアに基づいています.単一のチップで,各デバイスはDSPの処理能力とMCUの機能を組み合わせます.多くのターゲットアプリケーションをサポートするための柔軟な周辺機器セット:
産業管理
家庭用家電
スマートセンサー
ワイヤレス充電
接続モードの電源と電源管理
電力配送システム
モーター制御 (ACIM,BLDC,PMSM,SR,ステップ)
ソーラーパネル
断路器
医療機器
計測装置
断続電源 (UPS)
照明
• 32 ビット 56800EX コアに基づく DSC
快速モードで100MHzコア周波数で最大100MIPS
統一されたC効率の良いアーキテクチャで DSPとMCUの機能
• チップ内メモリ
64 KB までのフラッシュメモリ
8 KB のデータ/プログラム RAM まで
チップ内フラッシュメモリとRAMは,プログラムとデータメモリの両方にマッピングできます.
詳細についてMC56F82733VLC
リセット後,各ピンは,その主要な機能 (最初にリストされている) に設定されます.GPIO モジュールの周辺設定レジスタ (GPIOx_PER) とSIM モジュールの GPIO 周辺設定レジスタ (GPSx) を介してプログラムする必要があります.すべてのGPIOポートは,入力または出力 (ビット操作を使用) として個別にプログラムできます.
環境と輸出分類MC56F82733VLC
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
