詳細情報 |
|||
| レギュレータの数: | 1 | 入る電圧- （最高）: | 20V |
|---|---|---|---|
| 電圧-出力（分/固定されて）: | 1.2V | 電圧-出力（最高）: | 19.8V |
| 電圧ドロップアウト (最大): | 1.1V @ 800mA | 現在-出力: | 800mA |
| 現在-静止（I.Q.）: | 1.4 mA | 現在-供給（最高）: | 2.2 mA |
| PSRR: | 60dB （1kHz） | 記憶保護機構: | 流れに、温度上の、短絡 |
製品の説明

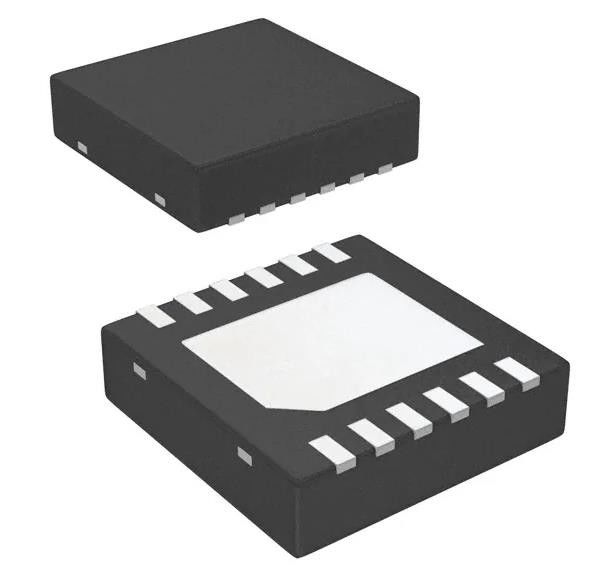

LP38798SDX-ADJ/NOPB 1 つの出力800mA 12-WSON を有する線形電圧制御IC
IC REG LIN POS ADJ 800MA 12WSON について
仕様LP38798SDX-ADJ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 20V |
| 電圧 - 出力 (分/固定) | 1.2V |
| 電圧 - 出力 (最大) | 19.8V |
| 圧力の減少 (最大) | 1.1V @ 800mA |
| 電流 - 出力 | 800mA |
| 電流 - 静止 (Iq) | 1.4mA |
| 電流 - 供給量 (最大) | 2.2 mA |
| PSRR | 60dB (1kHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 超電流,超温度,短回路 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 12-WFDFN 露出パッド |
| 供給者のデバイスパッケージ | 12-WSON (4x4) |
| 基本製品番号 | LP38798 |
特徴LP38798SDX-ADJ/NOPB
■ 幅広く稼働する入力電圧範囲:3Vから20V
超低出力ノイズ: 5 μVRMS (10 Hz から 100 kHz)
高PSRR: 10kHzで90dB,100kHzで60dB
■ ±1%出力電圧初期精度 (TJ = 25°C)
非常低脱出: 800 mA で 200 mV (典型)
• セラミックまたはタンタルム出力コンデンサと安定
• 優れた線と負荷の臨時応答
• 電流制限と過熱防止
• WEBENCH® パワー デザイナー で LP38798 を 使って カスタム デザイン を 作成 する
適用するLP38798SDX-ADJ/NOPB
• RF電源:PLL,VCO,ミキサー,LNA
電気通信インフラ
• ワイヤレスインフラ
• 低騒音 の 楽器
• 精密 な 電源
• 高速 で 精密 な データ 変換 器
環境と輸出分類LP38798SDX-ADJ/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
