詳細情報 |
|||
| コアサイズ: | 32ビットシングルコア | スピード: | 48MHz |
|---|---|---|---|
| 接続性: | Iの² C、LINbus、SPI、UART/USART、USB、USB OTG | I/O の数: | 36 |
| プログラム記憶容量: | 128KB （128K X 8） | RAMのサイズ: | 16K X 8 |
| 電圧-供給（Vcc/Vdd）: | 1.71V ~ 3.6V | データ変換装置: | A/D - 16bit;D/A - 12bit |
| ハイライト: | MKL26Z128VFT4,MKL26Z128VFT4 マイクロコントローラIC,48MHzマイクロコントローラIC |
||
製品の説明

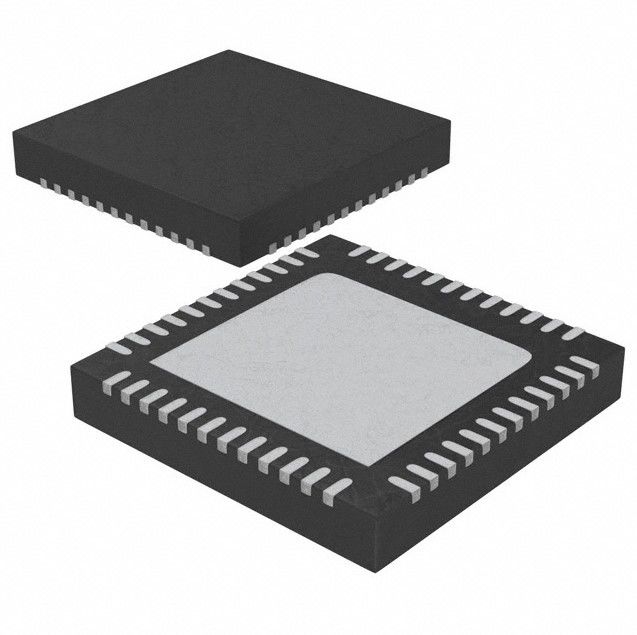

MKL26Z128VFT4 キネティス KL2 マイクロコントローラ IC 32ビットシングルコア 48MHz 128KB FLASH
IC MCU 32BIT 128KB フラッシュ 48QFN
仕様MKL26Z128VFT4
|
タイプ
|
記述
|
|
カテゴリー
|
集積回路 (IC)
|
|
マイクロコントローラー
|
|
|
シリーズ
|
キネティス KL2
|
|
パッケージ
|
トレー
|
|
製品の状況
|
アクティブ
|
|
コアプロセッサ
|
ARM® Cortex®-M0+
|
|
コアサイズ
|
32 ビット 単核
|
|
スピード
|
48MHz
|
|
接続性
|
I2C,LINbus,SPI,UART/USART,USB,USB OTG
|
|
周辺機器
|
ブラウンアウト検出/リセット,DMA,I2S,LVD,POR,PWM,WDT
|
|
I/O の数
|
36
|
|
プログラムメモリサイズ
|
128KB (128K x 8)
|
|
プログラムメモリタイプ
|
フラッシュ
|
|
EEPROM サイズ
|
-
|
|
RAM サイズ
|
16K × 8
|
|
電圧 - 供給 (Vcc/Vdd)
|
1.71V ~ 3.6V
|
|
データ変換機
|
A/D - 16ビット; D/A - 12ビット
|
|
オスイレーター型
|
内部
|
|
動作温度
|
-40°C~105°C (TA)
|
|
マウントタイプ
|
表面マウント
|
|
パッケージ/ケース
|
48-VFQFN 露出パッド
|
|
供給者のデバイスパッケージ
|
48-QFN (7x7)
|
|
基本製品番号
|
MKL26Z128
|
特徴MKL26Z128VFT4
パフォーマンス
• 48 MHz ARM® Cortex®-M0+ コア
メモリーとメモリーインターフェース
• 最大 128 KB の プログラム フラッシュ メモリ
• 最大 16 KB の SRAM
システム周辺機器
• 9つの低消費電力のモードで,アプリケーション要件に基づいて電力最適化を図る
• COP ソフトウェア の 監視 者
• 4チャネルDMAコントローラ,最大63のリクエストに対応
ソース
• 低漏れ気温装置
• SWD デバッグ インターフェイスとマイクロ トレース バッファー
• ビット操作エンジン
時計
• 32 kHz から 40 kHz または 3 MHz から 32 MHz の結晶振動器
• 多用途 の 時計 源
動作特性
• 電圧範囲: 1.71 から 3.6 V
• フラッシュ書き込み電圧範囲: 1.71 から 3.6 V
• 温度帯 (環境): -40〜105°C
人と機械のインターフェース
• 低出力ハードウェアタッチセンサーインターフェース (TSI)
• 最大50の汎用入力/出力 (GPIO)
通信インターフェース
• USB フル/ロースピードオン・ザ・ゴーコントローラ オンチップトランシーバーと5Vから3.3Vのレギュレーター
• 2 つの 16 ビット SPI モジュール
• I2S (SAI) モジュール
• 1 つの低電力 UART モジュール
• 2 つの UART モジュール
• 2 つのI2Cモジュール
アナログモジュール
• 16 ビット SAR ADC
• 12 ビット DAC
• アナログコンパレーター (CMP) 6 ビットDACとプログラム可能な参照入力
計時器
• 6チャネルタイマー/PWM (TPM)
• 2 つの 2 チャネルタイマー/PWM モジュール
• 定期 的 に 断断 する タイム 計
• 16 ビット低電力タイマー (LPTMR)
• リアルタイム の 時計
適用するMKL26Z128VFT4
非常低電源モードで 40 μA/MHz まで電力を消費する
静的電源消費量は,完全な状態保持と4.5μsの目覚めで2μAまで
• 超効率の良いCortex-M0+プロセッサで 48MHzまで動作し,業界トップのスループット
• メモリオプションは最大 128 KB フラッシュと 16 KB RAM
• エネルギー省エネのアーキテクチャは,90nm TFS技術,クロック,パワーゲート技術により低電力に最適化されています.
そしてゼロ・ウェイト状態のフラッシュメモリコントローラ
環境と輸出分類MKL26Z128VFT4
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
