詳細情報 |
|||
| 機能: | 降圧 | 地勢学: | 木びき台 |
|---|---|---|---|
| 出力型: | 調節可能 | 出力の数: | 1 |
| 入る電圧- （分）: | 7.5V | 電圧 - 入力 (最大): | 40V |
| 電圧 - 出力 (分/固定): | 0.5V | 電圧 - 出力 (最大): | 36V |
| 電流 - 出力: | 2A | 頻度-切換え: | 300kHz ~ 500kHz |
| ハイライト: | MAX15020ATP+T,MAX15020ATP+T スイッチ調節器IC |
||
製品の説明

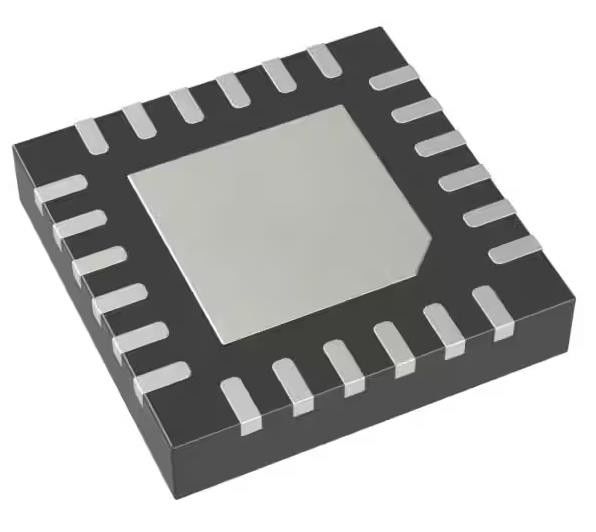

MAX15020ATP+T スイッチングレギュレーターIC 調節可能 0.5V 1出力 2A 露出パッド
IC REG BUCK ADJ 2A 20TQFN
仕様MAX15020ATP+T
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | アナログ・デバイスズ・インク/マキシム・インテグレート |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 7.5V |
| 電圧 - 入力 (最大) | 40V |
| 電圧 - 出力 (分/固定) | 0.5V |
| 電圧 - 出力 (最大) | 36V |
| 電流 - 出力 | 2A |
| 周波数 - 切り替える | 300kHz ~ 500kHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-WQFN 露出パッド |
| 供給者のデバイスパッケージ | 20-TQFN (5x5) |
| 基本製品番号 | MAX15020 |
特徴MAX15020ATP+T
● 7.5V から 40V の 幅広く 入力 電圧 の 範囲
● 2A 出力 効率 96% まで
● ダイナミック プログラム できる 出力 電圧 (0.5V から 36V)
● 300kHz で最大 95% の 作業 サイクル (典型)
● 100kHz から 500kHz までの同期可能なSYNC周波数帯
● 設定可能なUVLOとソフトスタート
● 低 騒音 の 電圧 調節 式 ステップ ダウン 変換 器
● プログラム できる 出力 電圧 振動 速さ
● 固定電流の限界
● タイムアウト から ヒック モード
● 非常低電力消費 (<6μAタイプ) 停止モード
● 20ピン (5mm x 5mm) 薄いQFN パッケージ
適用するMAX15020ATP+T
● プリンター ヘッド ドライバー 電力 供給
● 産業用 電源
● ステップ ダウン 電源
環境と輸出分類MAX15020ATP+T
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
