詳細情報 |
|||
| 機能: | 降圧 | 出力構成: | ポジティブ |
|---|---|---|---|
| 地勢学: | 木びき台 | 出力型: | 調節可能 |
| 出力の数: | 1 | 入る電圧- （分）: | 5.5V |
| 電圧 - 入力 (最大): | 36V | 電圧 - 出力 (分/固定): | 1.221V |
| ハイライト: | TPS5430MDDAREP,肯定的で調節可能な木びき台の切換え調整装置IC,TPS5430MDDAREP バックスイッチングコントローラIC |
||
製品の説明

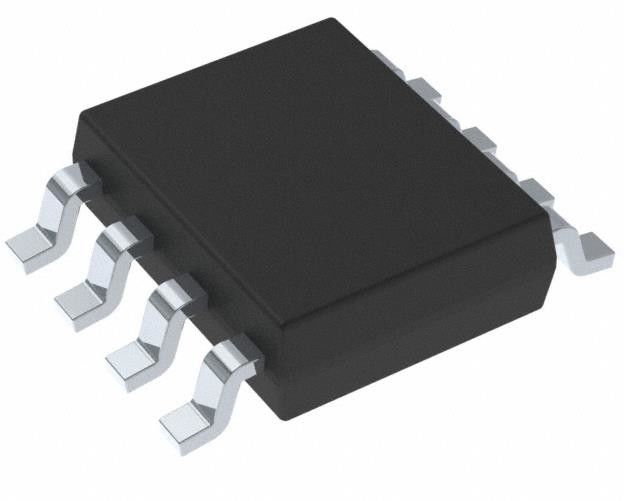

TPS5430MDDAREP バックスイッチングレギュレーターIC ポジティブ調整可能 1.221V 1出力 3A
IC REG BUCK ADJ 3A 8SOPWR
仕様TPS5430MDDAREP
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | SWIFTTM |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 5.5V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (分/固定) | 1.221V |
| 電圧 - 出力 (最大) | 32.04V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 500kHz |
| シンクロン直す器 | 違う |
| 動作温度 | -55°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-PowerSOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | TPS5430 |
特徴TPS5430MDDAREP
* 幅広く入力電圧範囲: 5.5Vから36V
* 3A連続 (4-Aピーク) までの出力
*高効率95%まで 110mQ統合MOSFETスイッチによって有効
* 幅広く出力電圧範囲: 1.22 V まで調整可能 1.5% の初期精度
*内部補償は外部の部品数を最小限に抑える
* スモールフィルターサイズ用の固定500kHzのスイッチング周波数
* 改善されたライン規制とインプット・ボルト・フィード・フォワードによる一時応答
* システム 超電流制限 超電圧保護,熱停止によって保護
* -55°C~125°C 動作交差点 温度範囲
*小型熱強化8ピンSOIC パワーパッドTMパッケージで入手可能
適用するTPS5430MDDAREP
• 産業用 自動車用 音声 電力 供給 器
• バッテリー 充電器,高電力 LED 供給器
• 12V/24V 分配電源システム
環境と輸出分類TPS5430MDDAREP
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
