詳細情報 |
|||
| 地勢学: | 木びき台 | 出力の数: | 1 |
|---|---|---|---|
| 出力段階: | 1 | 電圧-供給（Vcc/Vdd）: | 6V | 100V |
| 頻度-切換え: | 200kHz、535kHz | 同期整流器: | はい |
| クロック同期: | はい | 動作温度: | -55°C | 125°C （TJ） |
| ハイライト: | LM5116MHX / NOPB,LM5116MHX / NOPB バック制御IC,ステップダウン DC DCコントローラIC |
||
製品の説明

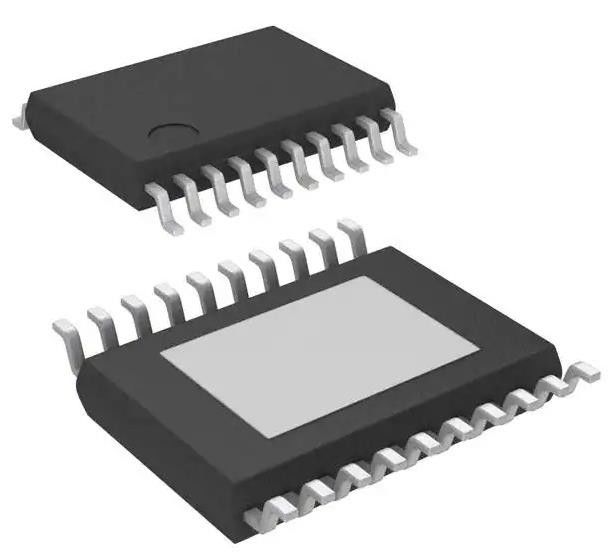

LM5116MHX / NOPB バック調節器 ポジティブ出力 ステップダウン DC-DCコントローラIC
IC REG CTRLR BUCK 20TSSOP
仕様LM5116MHX/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 出力型 | トランジスタドライバ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 6V~100V |
| 周波数 - 切り替える | 200kHz, 535kHz |
| 作業周期 (最大) | - |
| シンクロン直す器 | そうだ |
| 時計同期 | そうだ |
| シリアルインターフェース | - |
| 制御機能 | オン,周波数制御,ランプ,ソフトスタート |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-PowerTSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 20-HTSSOP |
| 基本製品番号 | LM5116 |
特徴LM5116MHX/NOPB
• ピーク電流モードを模倣
• 100V まで の 広範囲 の 動作
• 低IQシャットダウン (< 10μA)
• 標準または論理レベルMOSFETをドライブする
• 頑丈な3.5Aピークゲートドライブ
• フリーランまたは同期動作 1 MHz
• 選択可能な二極電極エミュレーションモード
プログラム可能な出力 1,215V から 80V
精度 1.5% 参照電圧
• プログラム可能な電流制限
• プログラム できる ソフト スタート
• プログラム可能な線下電圧ロックオフ
• 外部バイアス供給への自動切り替え
• HTSSOP-20 露出パッド
• 熱停止
• WEBENCH パワー デザイナーで LM5116 を使用してカスタム デザインを作成
適用するLM5116MHX/NOPB
• 自動車 の 情報 娯楽
工業用 DC-DC モータードライバー
• 自動車用 USB アダプター
• テレコム サーバー
環境と輸出分類LM5116MHX/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
