詳細情報 |
|||
| 出力型: | 固定 | 規制当局の数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (最大): | 5.5V | 電圧 - 出力 (分/固定): | 2.5V |
| PSRR: | 70dB (1kHz) | 圧力の減少 (最大): | 0.45V @ 100mA |
| 電流 - 出力: | 150mA | 電流 - 静止 (Iq): | 70 µA |
製品の説明

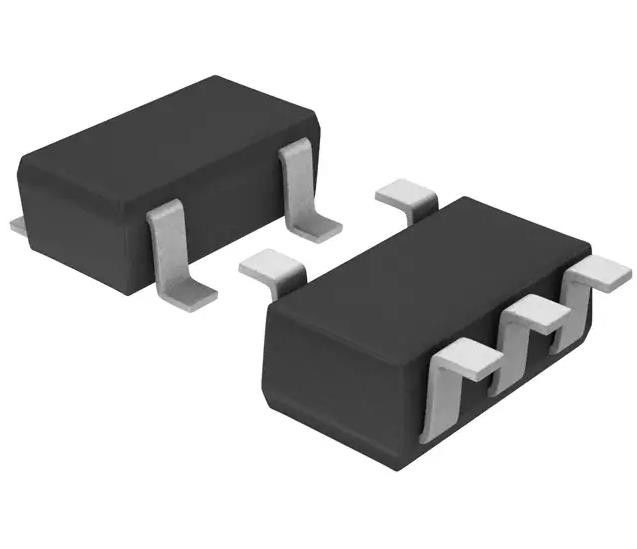

BH25FB1WG-TR 線形電圧調節器IC ポジティブ固定 1 出力 150mA 5-SSOP
仕様BH25FB1WG-TR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | ローム半導体 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 2.5V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.45V @ 100mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止 (Iq) | 70 μA |
| PSRR | 70dB (1kHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 過剰な電流,過剰な温度 |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-74A,SOT-753 |
| 供給者のデバイスパッケージ | 5 SSOP |
| 基本製品番号 | BH25FB1 |
特徴BH25FB1WG-TR
1) 高精度出力電圧: ±1%
2) 高い波紋拒絶比: 70 dB (BHŜŜFB1WHFV/WG,BHŜLB1WHFV/WG)
3) 低脱出電圧: 60 mV (電流が100 mAであるとき) (BHŜŜMA3WHFV)
4) セラミック出力コンデンサで安定
5) 低バイアス電流: 40μA (IO = 50 mA) (BHŜŜFB1WHFV/WG)
6) 出力電圧 ON/OFF制御
7) 超電流保護と熱停止回路を組み込み
8) 超小電力パッケージ:HVSOF5 (BHŜŜFB1WHFV,BHŜLB1WHFV)
9) 超小電力パッケージ:HVSOF6 (BHŜŜMA3WHFV)
BH25FB1WG-TRの応用
バッテリー駆動の携帯機器など
環境と輸出分類BH25FB1WG-TR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
