詳細情報 |
|||
| 出力型: | 固定 | 規制当局の数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (最大): | 18V | 電圧 - 出力 (分/固定): | 1.8V |
| 圧力の減少 (最大): | 0.6V @ 1.2A | 電流 - 出力: | 1.2A |
| 電流 - 静止 (Iq): | 500 µA | PSRR: | 87dB ~ 65dB (120Hz ~ 100kHz) |
| ハイライト: | LDL1117S18R,LDL1117S18R 線形電圧調節器IC,線形電圧調節器IC 1.2A |
||
製品の説明

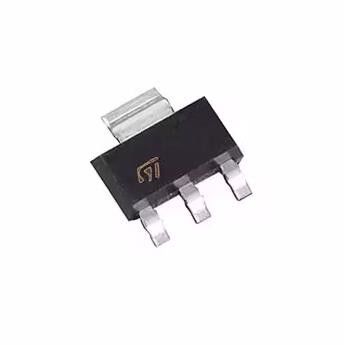

LDL1117S18R 線形電圧調節器IC ポジティブ固定 1 出力 1.2A SOT-223
仕様LDL1117S18R
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 18V |
| 電圧 - 出力 (分/固定) | 1.8V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.6V @ 1.2A |
| 電流 - 出力 | 1.2A |
| 電流 - 静止 (Iq) | 500 μA |
| PSRR | 87dB ~ 65dB (120Hz ~ 100kHz) |
| 制御機能 | - |
| 保護 機能 | 超電流,超温度,低電圧ロックアウト (UVLO) |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-261-4, TO-261AA について |
| 供給者のデバイスパッケージ | SOT-223 |
| 基本製品番号 | LDL1117 |
特徴LDL1117S18R
• 入力電圧 2.5V から 18V
• 20 V AMR
固定出力電圧:1.2V (1.185V),1.5V,1.8V,2.5V,3V,3.3V,5.0V (他のオプションはご希望により利用可能)
保証された出力電流 1.2 A
典型的には 350 mV @ 1.2 A の脱出
• 内部の熱,電流,電力の制限
高いPSRR 87 dB @ 120 Hz
• 動作温度範囲: -40 °Cから125 °C
• パッケージ SOT223
適用するLDL1117S18R
• 消費者
• 産業
• SMPS
• マザーボード P.O.L.
• DC-DC 規制後
環境と輸出分類LDL1117S18R
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
