詳細情報 |
|||
| 出力型: | 調節可能 | 規制当局の数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (最大): | 15V | 電圧 - 出力 (分/固定): | 1.25V |
| 圧力の減少 (最大): | 1.2V@800mA | 電流 - 出力: | 1.2V@800mA |
| 電流 - 静止 (Iq): | 5 mA | PSRR: | 75dB(120Hz) |
| ハイライト: | LM1117IDTX-ADJ / NOPB について,線形電圧安定器IC 800mA |
||
製品の説明

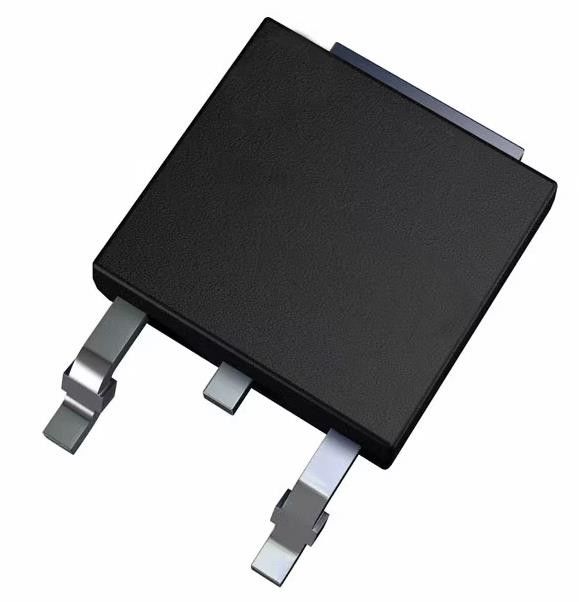

LM1117IDTX-ADJ / NOPB 線形電圧調節器IC ポジティブ調節可能 1 出力 800mA
仕様LM1117IDTX-ADJ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 15V |
| 電圧 - 出力 (分/固定) | 1.25V |
| 電圧 - 出力 (最大) | 13.8V |
| 圧力の減少 (最大) | 1.2V @ 800mA |
| 電流 - 出力 | 800mA |
| 電流 - 静止 (Iq) | 5mA |
| 電流 - 供給量 (最大) | 10mA |
| PSRR | 75dB (120Hz) |
| 制御機能 | - |
| 保護 機能 | 過剰な電流,過剰な温度 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-252-3,DPak (2リード+タブ),SC-63 |
| 供給者のデバイスパッケージ | TO-252-3 |
| 基本製品番号 | LM1117 |
特徴LM1117IDTX-ADJ/NOPB
• 新しいドロップイン代替品については,TLV1117を参照してください.
固定出力 SOT-223 パッケージの構成と機能の改善については,TLV761を参照してください.
• 1.8 V,2.5 V,3.3 V,5 V,調整可能なバージョンで提供
• スペース節約のSOT-223とWSONパッケージ
• 電流制限と熱保護
■出力電流: 800 mA
ライン規制:0.2% (最大)
負荷調整:0.4% (最大)
• 温度範囲:
LM1117: 0°Cから+125°C
LM1117I: 40°Cから+125°C
適用するLM1117IDTX-ADJ/NOPB
• AC駆動電源ステージモジュール
• マーチャントネットワークとサーバー PSU
工業用AC/DC
• 超音波 スキャナー
• サーボ駆動制御モジュール
環境と輸出分類LM1117IDTX-ADJ/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
