詳細情報 |
|||
| 電圧 - 入力 (最大): | 80V | 規制当局の数: | 1 |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 1.22V | 電圧 - 出力 (最大): | 60V |
| 圧力の減少 (最大): | 0.57V @ 20mA | 電流 - 出力: | 20mA |
| 電流 - 静止 (Iq): | 20 µA | 電流 - 供給量 (最大): | 1 mA |
| ハイライト: | LT3014ES5#TRPBF,LT3014ES5#TRPBF 線形電圧調節器IC |
||
製品の説明

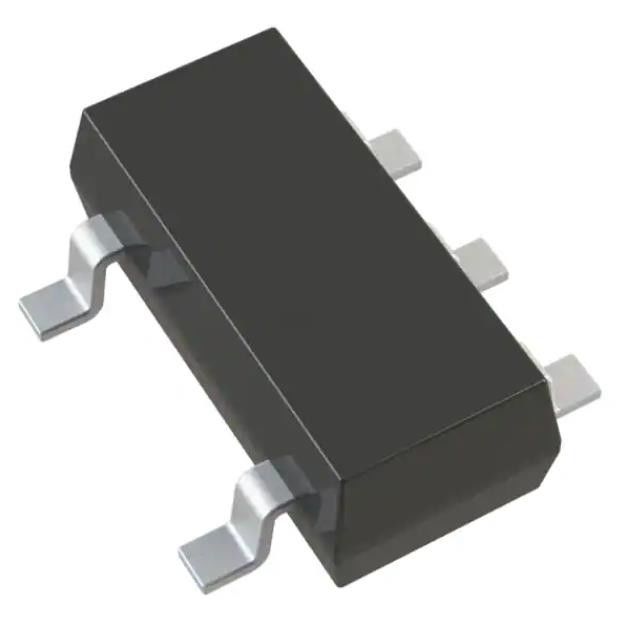

LT3014ES5#TRPBF 線形電圧調節器IC ポジティブ調節可能 1 出力 20mA
仕様 LT3014ES5#TRPBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 80V |
| 電圧 - 出力 (分/固定) | 1.22V |
| 電圧 - 出力 (最大) | 60V |
| 圧力の減少 (最大) | 0.57V @ 20mA |
| 電流 - 出力 | 20mA |
| 電流 - 静止 (Iq) | 20 μA |
| 電流 - 供給量 (最大) | 1mA |
| PSRR | 70dB (120Hz) |
| 制御機能 | 有効にする |
| 保護 機能 | 電流過熱 温度過熱 逆極性 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SOT-23-5 薄型,TSOT-23-5 |
| 供給者のデバイスパッケージ | TSOT-23-5 |
| 基本製品番号 | LT3014 |
特徴LT3014ES5#TRPBF
* 幅広く入力電圧範囲:3Vから80V
*低静電: 7μA
*低脱出電圧:350mV
*出力電流: 20mA
* LT3014HV 100V トランジエント (2ms)
* 保護ダイオード が 必要 で は ない
* 調節可能な出力 1.22V から 60V
* 1μA 静止電流 停止状態
* 0.47μF出力コンデンサで安定している
* アルミ,タンタル,セラミックコンデンサと安定
* バッテリー保護
* 出力からの逆流がない
■ 5 リード ThinSOTTM と 8 リード DFN パッケージで利用可能
適用するLT3014ES5#TRPBF
*低電流高電圧調節器
* バッテリー駆動システムのための調節器
* テレコムアプリケーション
* 自動車用途
環境と輸出分類LT3014ES5#TRPBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
