詳細情報 |
|||
| 出力数: | 1 | 電圧 - 入力 (分): | 3.6V |
|---|---|---|---|
| 電圧 - 入力 (最大): | 36V | 電圧 - 出力 (分/固定): | 0.8V |
| 電圧 - 出力 (最大): | 20V | 電流 - 出力: | 1A |
| 周波数 - 切り替える: | 250kHz～2.2MHz | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | LT3682IDD#TRPBF,LT3682IDD#TRPBF スイッチレギュレーターIC |
||
製品の説明
LT3682IDD#TRPBF バックスイッチングレギュレーターIC ポジティブ調節可能 0.8V 1出力 1A
仕様 LT3682IDD#TRPBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3.6V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 20V |
| 電流 - 出力 | 1A |
| 周波数 - 切り替える | 250kHz ~ 2.2MHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |

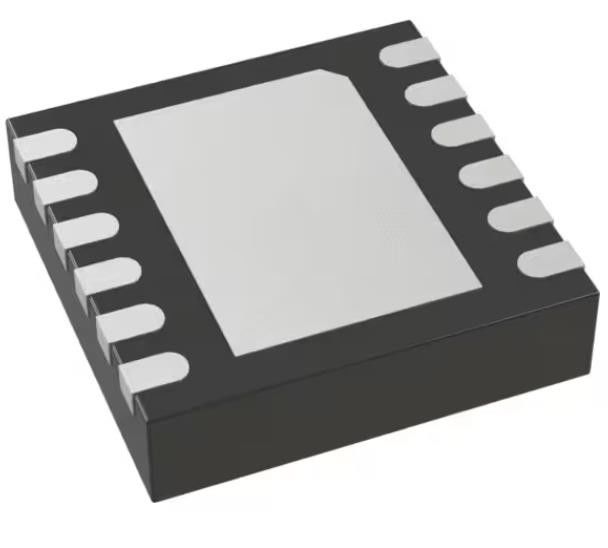

| パッケージ/ケース | 12-WFDFN 露出パッド |
| 供給者のデバイスパッケージ | 12-DFN (3x3) |
| 基本製品番号 | LT3682 |
特徴LT3682IDD#TRPBF
* 幅広く入力範囲:
- 3.6Vから36Vまで
- 超電圧ロックアウト 経由で回路を保護
- 60V トランジエント
* 1A 出力電流
*低リップルバーストモード®操作
- IQ = 75μA 12VIN から 3.3VOUT
- リップル出力 < 15mVP-P
* 調節可能なスイッチング周波数: 250kHz から 2.2MHz
* 短回路保護
* 300kHzから2.2MHzの間を同期できる
* 0.8V フィードバック基準電圧
*出力電圧0.8Vから20V
* ソフト・スタート能力
* パワー・グッド・フラグ
*小さな12ピンの熱強化3mm × 3mm DFNパッケージ
適用するLT3682IDD#TRPBF
* 自動車用バッテリー規制
* 自動車 エンターテインメント システム
* 工業用品
* ポータブル製品の電源
* 配給規制
環境と輸出分類LT3682IDD#TRPBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
