詳細情報 |
|||
| 出力数: | 1 | 出力段階: | 1 |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 2.9V | 40V | 周波数 - 切り替える: | 100kHz～1MHz |
| クロック同期: | はい | 制御機能: | 、周波数制御、柔らかい開始可能にしなさい |
| シンクロン直す器: | 違う | 動作温度: | -40°C ~ 125°C (TJ) |
| ハイライト: | LT3757IDD#TRPBF,DC DCスイッチ・コントローラIC |
||
製品の説明

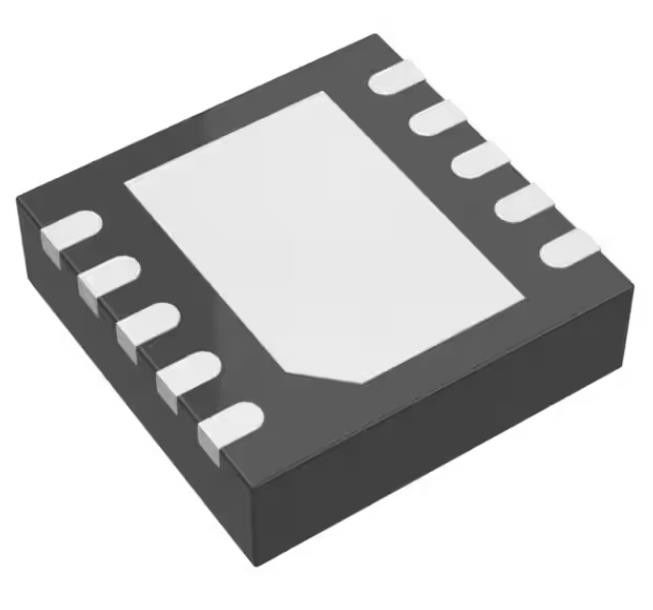

LT3757IDD#TRPBF ブースト SEPIC 調節器 ポジティブとネガティブ DC-DC コントローラー
仕様 LT3757IDD#TRPBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力型 | トランジスタドライバ |
| 機能 | ステップアップ,ステップアップ/ステップダウン |
| 出力構成 | ポジティブ と ネガティブ |
| トポロジー | ブース,フライバック,SEPIC |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 2.9V~40V |
| 周波数 - 切り替える | 100kHz ~ 1MHz |
| 作業周期 (最大) | - |
| シンクロン直す器 | 違う |
| 時計同期 | そうだ |
| シリアルインターフェース | - |
| 制御機能 | オン,周波数制御,ソフトスタート |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-WFDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-DFN (3x3) |
| 基本製品番号 | LT3757 |
特徴LT3757IDD#TRPBF
* 幅広く入力電圧範囲: 2.9V から 40V
* 単一のフィードバックピンで正または負の出力電圧プログラム
* 電流モード制御は優れた一時応答を提供します
* プログラム可能な動作周波数 (100kHzから1MHz)
* 外部時計に同期可能
* 低切断電流 < 1μA
* 7.2V 内部の低脱出電圧調節器
* ヒステレシスでプログラム可能な入力・アンバーボルトロックアウト
* プログラム可能なソフトスタート
* 小さな10リードDFN (3mm × 3mm) と熱強化10ピンMSOPパッケージ
*AEC-Q100 自動車用には適格
適用するLT3757IDD#TRPBF
* 自動車および産業用ブースト,フライバック,SEPICおよびインバーティングコンバーター
* 電気通信電源
* 携帯電子機器
環境と輸出分類LT3757IDD#TRPBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
