詳細情報 |
|||
| 中心プロセッサ: | MSP430 CPUXV2 | コアサイズ: | 16ビット |
|---|---|---|---|
| スピード: | 16MHz | 接続性: | Iの² C、IrDA、SCI、SPI、UART/USART |
| 周辺機器: | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT | I/O の数: | 40 |
| プログラムメモリサイズ: | 64KB （64K X 8） | プログラムメモリタイプ: | 前方 |
製品の説明

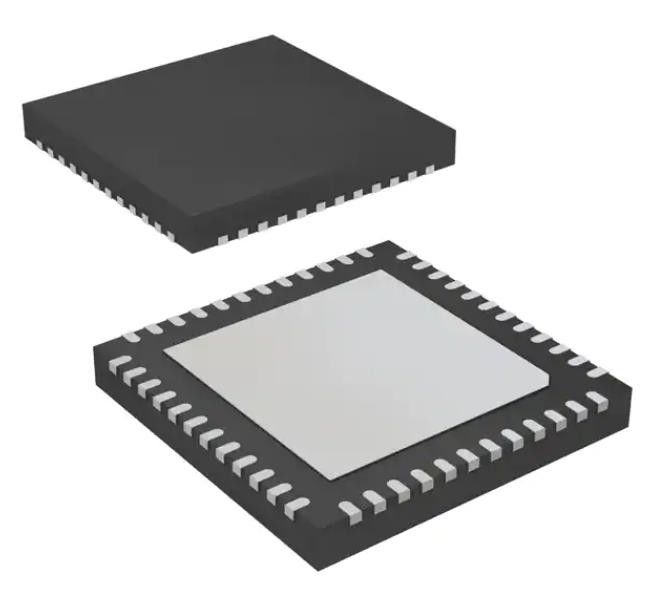

MSP430FR5869IRGZR CPUXV2 FRAM マイクロコントローラ IC 16-ビット 16MHz 64KB FRAM 48-VQFN
仕様MSP430FR5869IRGZR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| Mfr | テキサス・インストラクション |
| シリーズ | MSP430TM FRAM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| DigiKey プログラム可能 | 確認済み |
| コアプロセッサ | MSP430 CPUXV2 |
| コアサイズ | 16ビット |
| スピード | 16MHz |
| 接続性 | I2C, IrDA, SCI, SPI, UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| I/O の数 | 40 |
| プログラムメモリサイズ | 64KB (64K x 8) |
| プログラムメモリタイプ | FRAM |
| EEPROM サイズ | - |
| RAM サイズ | 2K × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 1.8V~3.6V |
| データ変換機 | A/D 16x12b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 48-VQFN (7x7) |
| 基本製品番号 | MSP430FR5869 |
特徴MSP430FR5869IRGZR
• 組み込みマイクロコントローラ
16‐MHz 時計まで 16 ビット RISC アーキテクチャ
広範囲の電源電圧範囲 3.6Vから1.8Vまで (最低電源電圧はSVSレベルによって制限されています.SVS仕様を参照してください)
• 最適化 さ れ た 超 低 電力 モード
アクティブモード: 約100μA/MHz
スタンバイ (LPM3 VLO): 0.4 μA (典型)
リアルタイムクロック (LPM3.5):0.25μA (典型) (1)
シャットダウン (LPM4.5):0.02 μA (典型)
• 超低電力の鉄電 RAM (FRAM)
〜 64KB までの非揮発性メモリ
超低エネルギーで書く
文字あたり125ns (64KBを4msで) で速やかに書き込む
統一メモリ = プログラム + データ + ストレージ
1015 サイクルの耐久性
放射能 耐性 と 非 磁気
適用するMSP430FR5869IRGZR
• 計測
• エネルギー収集センサーノード
• 携帯 電子 機器
• センサー管理
• データ ログ
環境と輸出分類MSP430FR5869IRGZR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
