詳細情報 |
|||
| 参照のタイプ: | 分路 | 電圧 - 出力 (分/固定): | 2.495V |
|---|---|---|---|
| 電圧 - 出力 (最大): | 36V | 電流 - 出力: | 100 mA |
| 許容性: | ±1% | 現在-陰極: | 700 µA |
| 動作温度: | -40°C ~ 125°C (TA) | 温度係数: | - |
製品の説明

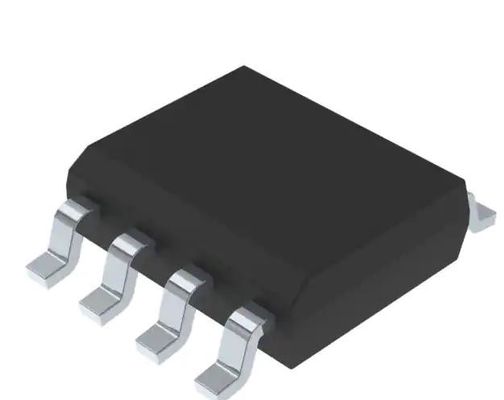

TL431AIYDT シャント電圧参照IC 調節可能 2.495V 36 VV ±1% 100 mA 8-SOIC
仕様 TL431AIYDT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 基準電圧 | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 参照型 | シャント |
| 出力型 | 調節可能 |
| 電圧 - 出力 (分/固定) | 2.495V |
| 電圧 - 出力 (最大) | 36V |
| 電流 - 出力 | 100mA |
| 許容性 | ±1% |
| 温度係数 | - |
| 騒音 - 0.1Hz から 10Hz | - |
| 騒音 - 10Hzから10kHz | - |
| 電圧 - 入力 | - |
| 電流 - 供給 | - |
| 電流 - カソード | 700 μA |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | TL431 |
特徴TL3472IDR
• AEC-Q100 資格
• 調節可能な出力電圧: 2.5 から 36 V
シンク電流容量: 1 から 100 mA
典型的な出力インペダンス: 0.22 Ω
• 0.5% の電圧精度 TL431B バージョンのみ
圧力の精度は1%と2%
自動車用温度範囲 -40 °Cから+125 °C
適用するTL431AIYDT
• 電源
• 産業
• 自動車
環境と輸出分類TL431AIYDT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
