詳細情報 |
|||
| 出力構成: | ポジティブ | 電圧 - 出力 (分/固定): | 1.5V |
|---|---|---|---|
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 5.5V |
| 圧力の減少 (最大): | 0.45V @ 150mA | 電流 - 出力: | 150mA |
| 電流 - 静止 (Iq): | 55 µA | ||
製品の説明

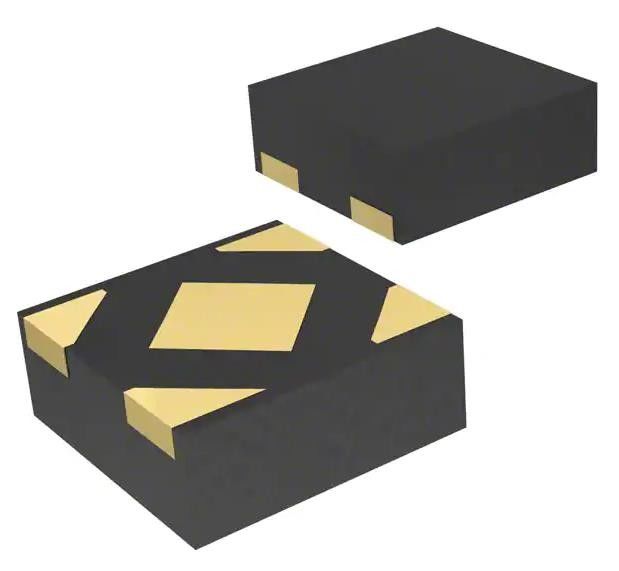

TLV71715PDQNR 線形電圧調節器IC ポジティブ固定 1 出力 150mA 4-X2SON
仕様 TLV71715PDQNR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 1.5V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.45V @ 150mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止 (Iq) | 55 μA |
| PSRR | 70dB ~ 43dB (10Hz ~ 100kHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 超電流,反極性,短回路,電圧ロックアウト (UVLO) |
| 動作温度 | -40°C ~ 85°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 4-XDFN 露出パッド |
| 供給者のデバイスパッケージ | 4-X2SON (1x1) |
| 基本製品番号 | TLV71715 |
特徴TLV71715PDQNR
非常低断熱: 150 mA で 215 mV
精度:0.5% (典型)
低IQ: 35μA
固定出力電圧:1.2Vから5V
• PSRR が高い:
1kHzで70dB
1 MHz で 50 dB
• 効果的出力容量で安定: 0.1 μF
• 折りたたみの電流制限
パッケージ: 1mm × 1mm DQN
適用するTLV71715PDQNR
• パソコンとノートPC
• スマート 携帯電話
• 携帯 電子 機器 や バッテリー に 搭載 さ れ た 機器
• 電子 販売 場
環境と輸出分類TLV71715PDQNR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
