詳細情報 |
|||
| 出力隔離: | 孤立した | 内部スイッチ: | そうだ |
|---|---|---|---|
| 電圧 - 障害: | 700V | トポロジー: | フライバック |
| 使用率: | 78% | 周波数 - 切り替える: | 66kHz |
| パワー (ワット): | 15 W | 欠陥対策: | 現在の制限、電圧上の温度に、 |
| 動作温度: | -40°C | 150°C （TJ） | ||
製品の説明

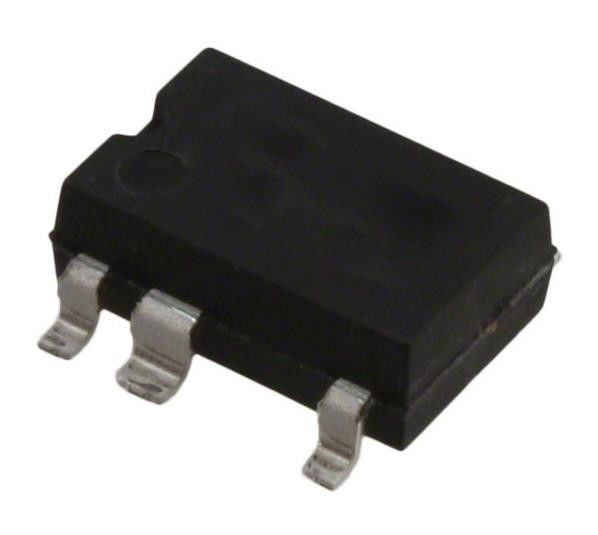

TOP252GN 統合回路チップ変換機 オフライン フライバック トポロジー 66kHz SMD-8C
仕様 TOP252GN
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ACDCコンバーター,オフラインスイッチ | |
| Mfr | パワー統合 |
| シリーズ | トップスイッチ®-HX |
| パッケージ | トューブ |
| 出力隔離 | 孤立した |
| 内部スイッチ (s) | そうだ |
| 電圧 - 障害 | 700V |
| トポロジー | フライバック |
| 電圧 - 供給 (Vcc/Vdd) | - |
| 作業サイクル | 78% |
| 周波数 - 切り替える | 66kHz |
| パワー (ワット) | 15W |
| 欠陥対策 | 電流制限,過熱,過電圧 |
| 制御機能 | - |
| 動作温度 | -40°C ~ 150°C (TJ) |
| パッケージ/ケース | 8-SMD (7リード),ガイルウィング |
| 供給者のデバイスパッケージ | SMD-8C |
| マウントタイプ | 表面マウント |
| 基本製品番号 | トップ252 |
特徴TOP252GN
* 多モード操作は,すべての負荷で効率を最大化します
*新しいeSIP-7FとeSIP-7Cパッケージ
* 低熱インピーダンスのコン junction-to-case (ワットあたり2°C)
* 空間が限られているアダプターに適した低い高さ
* 低コストの製造を助けるためにクリップを使用してシンプルな取り付け
*水平eSIP-7Fパッケージは,超低高度のアダプターとモニターアプリケーションに理想的です
適用するTOP252GN
高電圧電源MOSFET DRAINピン.内部起動偏差電流は,このピンからスイッチされた高電圧電流源を通じて抽出されます.排出電流のための内部電流制限感点.
環境と輸出分類TOP252GN
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 4 (72 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
