詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 4.5V | 電圧 - 入力 (最大): | 6.5V |
| 電圧 - 出力 (分/固定): | 0.6V | 電圧 - 出力 (最大): | 2V |
| 電流 - 出力: | 6A | 周波数 - 切り替える: | 800kHz、1MHz、1.2MHz、1.5MHz |
製品の説明

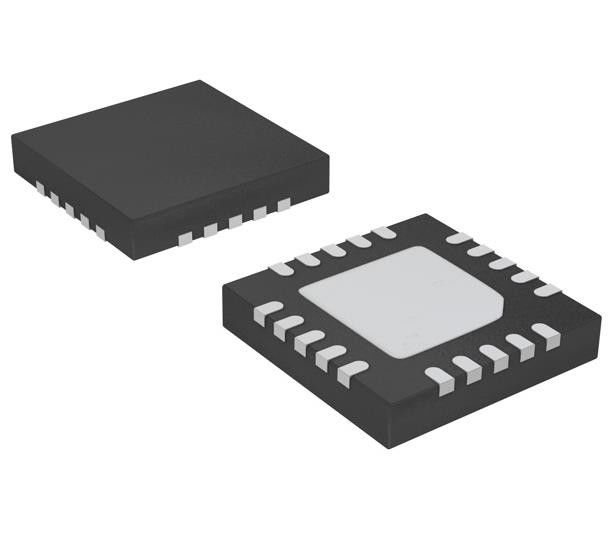

TPS51317RGBR バックスイッチングレギュレーターIC ポジティブ調整可能 0.6V 1 出力 6A
仕様 TPS51317RGBR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | D-CAP+TM |
| パッケージ | テープ&ロール (TR) |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 6.5V |
| 電圧 - 出力 (分/固定) | 0.6V |
| 電圧 - 出力 (最大) | 2V |
| 電流 - 出力 | 6A |
| 周波数 - 切り替える | 800kHz, 1MHz, 1.2MHz, 1.5MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 20-VQFN (3.5x4) |
| 基本製品番号 | TPS51317 |
特徴 TPS51317RGBR
* 統合FETsコンバーターw/T! 独自のD-CAP+TMモードアーキテクチャ
*最小外部部品数 すべてのMLCC出力コンデンサとSP/POSCAPをサポートする
* 自動スキップモードとリップル削減モード
* 軽量 重量 負荷 に 対し て 最適 化 さ れ た 効率
* 800kHz,1MHz,1.2MHz,1.5MHzの周波数を選択できます
* 6.0V 変換電圧範囲まで
* 調節可能な出力電圧範囲 0.6V から 2V
* 3.5 mm × 4 mm の 20 ピンの QFN パッケージ
適用する TPS51317RGBR
• 5V や 3.3V のレールから下る低電圧アプリケーション
環境と輸出分類TPS51317RGBR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
