詳細情報 |
|||
| 出力数: | 1 | 電圧 - 入力 (分): | 5.5V |
|---|---|---|---|
| 電圧 - 入力 (最大): | 36V | 電圧 - 出力 (分/固定): | 1.221V |
| 電圧 - 出力 (最大): | 32.04V | 電流 - 出力: | 3A |
| 周波数 - 切り替える: | 500kHz | シンクロン直す器: | ありません |
製品の説明

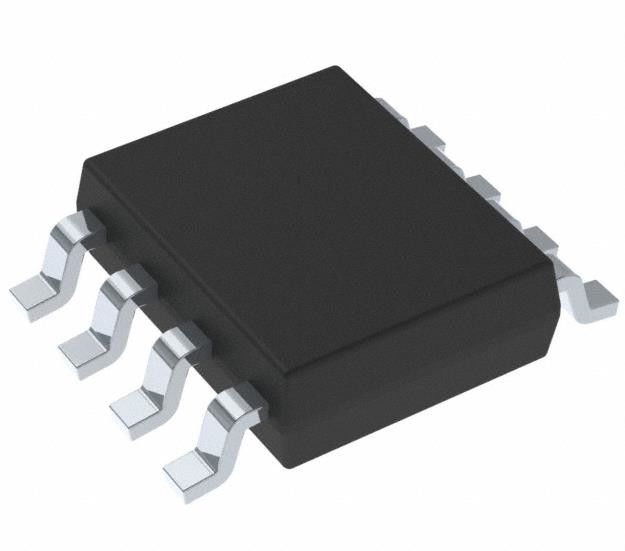

TPS5430DDA バックスイッチングレギュレーターIC ポジティブ調節可能 1.221V 1出力 3A
仕様 TPS5430DDA
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | トューブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 5.5V |
| 電圧 - 入力 (最大) | 36V |
| 電圧 - 出力 (分/固定) | 1.221V |
| 電圧 - 出力 (最大) | 32.04V |
| 電流 - 出力 | 3A |
| 周波数 - 切り替える | 500kHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-PowerSOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SO パワーパッド |
| 基本製品番号 | TPS5430 |
特徴 TPS5430DDA
■ 幅広く入力電圧範囲:
TPS5430: 5.5Vから36V
TPS5431: 5.5Vから23V
• 最大3A連続 (4Aピーク) 輸出電流
• 110mΩの統合MOSFETスイッチにより,高効率で95%まで
• 広範囲の出力電圧: 1.5% の初期精度で 1.22 V まで調整可能
• 内部の補償は外部の部品数を最小限に抑える
• 小さなフィルターサイズのための固定 500kHz 切り替え周波数
• 線路調節と,入力電圧のフィードフォワードによる臨時応答の改善
• 超電流制限,超電圧保護,熱停止によって保護されたシステム
・ 40°C から 125°C の 動作 交差点 の 温度 範囲
• 熱強化された小さな8ピンSO PowerPADTMパッケージで入手可能
• WEBENCH® パワー デザイナーで TPS5430 を使ってカスタム デザインを作成
適用する TPS5430DDA
消費:セットトップボックス,DVD,LCDディスプレイ
• 産業用および自動車用オーディオ電源
• バッテリー充電器,高電力LED供給
• 12Vと24Vの分布式電源システム
環境と輸出分類TPS5430DDA
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
