詳細情報 |
|||
| 機能: | 増大する | トポロジー: | 倍力 |
|---|---|---|---|
| 出力型: | 調節可能 | 調節可能: | 1 |
| 電圧 - 入力 (分): | 2.7V | 電圧 - 入力 (最大): | 12V |
| 電圧 - 出力 (分/固定): | 4.5V | 電圧 - 出力 (最大): | 12.6v |
製品の説明
TPS61088RHLT ブーストスイッチングレギュレーターIC ポジティブ調節可能 4.5V 1出力 10A
仕様 TPS61088RHLT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 機能 | ステップアップ |
| 出力構成 | ポジティブ |
| トポロジー | 増強する |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 2.7V |
| 電圧 - 入力 (最大) | 12V |
| 電圧 - 出力 (分/固定) | 4.5V |
| 電圧 - 出力 (最大) | 12.6V |
| 電流 - 出力 | 10A |
| 周波数 - 切り替える | 200kHz ~ 2.2MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 20-VQFN (3.5×4.5) |
| 基本製品番号 | TPS61088 |
特徴 TPS61088RHLT
• 2.7V から 12V の入力電圧範囲
• 4.5V から 12.6V の出力電圧範囲
• 10A スイッチ電流
VIN = 3.3 V,VOUT = 9 V,IOUT = 3 A で 91% までの効率
• 軽荷重でのPFMモードと強制PWMモードのモード選択
シャットダウン中にVINピンに1.0μAの電流
• 抵抗式プログラム可能なスイッチのピーク電流制限
• 調節可能 スイッチ 周波数: 200 kHz から 2.2 MHz
• プログラム可能なソフト・スタート
●出力超電圧保護 13.2V
• 超電流保護 サイクルごとに
• 熱停止

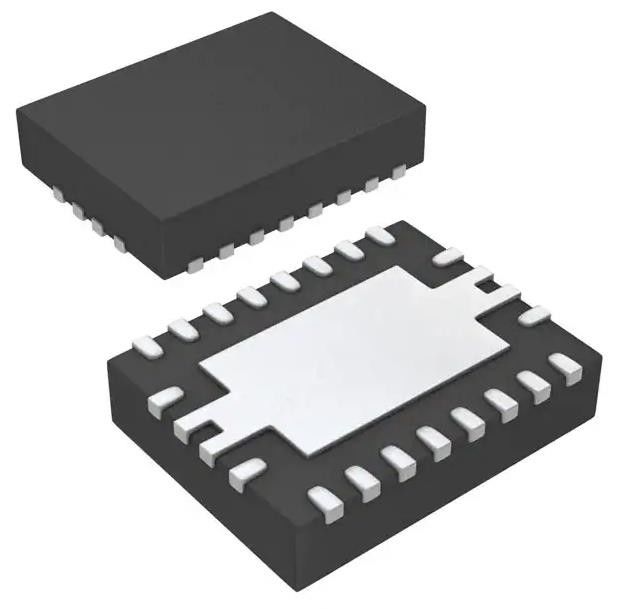

• 4.50mm × 3.50mm 20ピンのVQFNパッケージ
• WEBENCH Power Designer を使って TPS61088 を使ってカスタムデザインを作成します
適用する TPS61088RHLT
• ポータブル POS 端末
• BluetoothTM スピーカー
• 電子タバコ
• Thunderbolt インターフェース
• 急速充電電源バンク
環境と輸出分類TPS61088RHLT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
