詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 1.8V | 電圧 - 入力 (最大): | 5.5V |
| 電圧 - 出力 (分/固定): | 1.2V | 電圧 - 出力 (最大): | 5.5V |
| 電流 - 出力: | 1.6A （スイッチ） | 周波数 - 切り替える: | 1.25MHz | 1.5MHz |
製品の説明

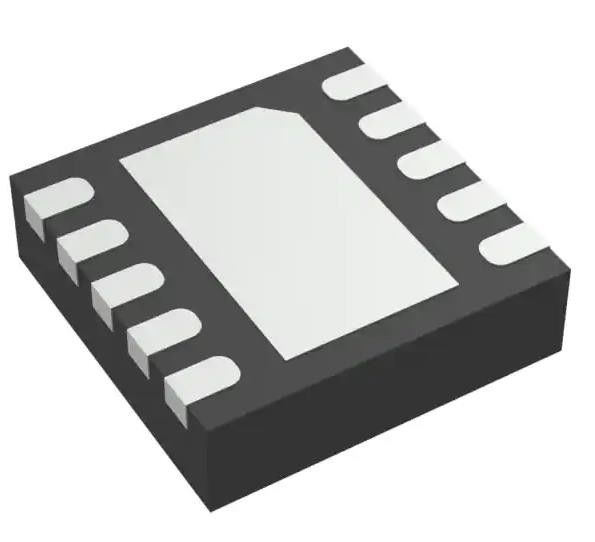

TPS63000DRCT バックブーストスイッチングレギュレーターIC ポジティブ調整可能 1.2V 1出力 1.6A
仕様 TPS63000DRCT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| 機能 | ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック・ブースト |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 1.8V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 1.2V |
| 電圧 - 出力 (最大) | 5.5V |
| 電流 - 出力 | 1.6A (スイッチ) |
| 周波数 - 切り替える | 1.25MHz ~ 1.5MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-VFDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-VSON (3x3) |
| 基本製品番号 | TPS63000 |
特徴 TPS63000DRCT
* 入力電圧範囲:1.8Vから5.5V
* 固定および調整可能な出力電圧オプション1.2Vから5.5V
* 96% までの効率性
* ステップダウンモードで3.3Vの 1200mA出力電流 (Vin = 3.6Vから5.5V)
*BoostMode (Vn > 2.4 V) で 3.3 V で 800 mA までの出力電流
* ステップダウンとブーストモードの間の自動移行
* 装置 静止電流 50A未満
* 低出力での効率の向上のための省エネモード
* 強制固定周波数操作と同期が可能
* シャットダウン中に負荷を切断
* 過熱防止
*小3mm×3mm10ピンVSONパッケージで提供されています.
適用するTPS63000DRCT
* 入力電圧範囲:1.8Vから5.5V
* 固定および調整可能な出力電圧オプション1.2Vから5.5V
* 96% までの効率性
* ステップダウンモードで3.3Vの 1200mA出力電流 (Vin = 3.6Vから5.5V)
*BoostMode (Vn > 2.4 V) で 3.3 V で 800 mA までの出力電流
* ステップダウンとブーストモードの間の自動移行
* 装置 静止電流 50A未満
* 低出力での効率の向上のための省エネモード
* 強制固定周波数操作と同期が可能
* シャットダウン中に負荷を切断
* 過熱防止
*小3mm×3mm10ピンVSONパッケージで提供されています.
環境と輸出分類TPS63000DRCT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
