詳細情報 |
|||
| メモリタイプ: | 不揮発性 | メモリ形式: | フラッシュ |
|---|---|---|---|
| テクノロジー: | フラッシュ- | メモリサイズ: | 512Mbit |
| 記憶 の 組織: | 64M x 8 | メモリインターフェース: | SPI -クォード入力/出力、QPI、DTR |
| 時計の周波数: | 166 MHz | サイクルの時間 - 単語,ページ: | 60µs、750µs |
製品の説明

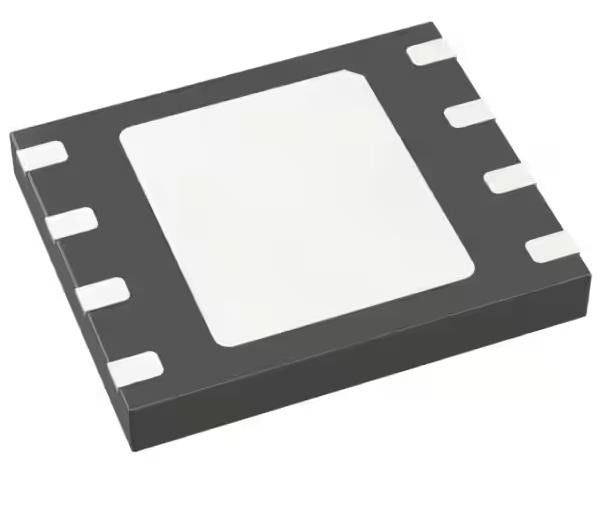

MX25L51245GZ2I-08G FLASH - NOR メモリIC 512Mbit SPI - クワッド I/O QPI DTR 166 MHz
仕様 MX25L51245GZ2I-08G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 記憶力 | |
| 記憶力 | |
| Mfr | マクロニックス |
| シリーズ | MXSMIOTM |
| パッケージ | トレー |
| メモリタイプ | 不揮発性 |
| メモリ形式 | フラッシュ |
| テクノロジー | FLASH - NOR |
| メモリサイズ | 512Mbit |
| 記憶 の 組織 | 64M × 8 |
| メモリインターフェース | SPI - クワッド I/O,QPI,DTR |
| 時計の周波数 | 166 MHz |
| サイクルの時間 - 単語,ページ | 60μs,750μs |
| 電圧 - 供給 | 2.7V~3.6V |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-WDFN 露出パッド |
| 供給者のデバイスパッケージ | 8×6 |
| 基本製品番号 | MX25L51245 |
特徴についてMX25L51245GZ2I-08G
• シリアル・ペリファリ・インターフェース -- モード0とモード3をサポート
• 単一電源操作
- 読み取り,削除,プログラム操作のために2.7から3.6ボルト
• 536件870912 x 1 ビット構造
または 268435,456 x 2ビット (I/Oモード2つ) 構造
または134217,728 x 4ビット (I/Oモード4つ) 構造
• プロトコル支援
- 単一のI/O,ダブルI/O,クワッドI/O
• 100mAから -1VからVcc +1Vまで保護されたロックアップ
• SPI モードで速読
- すべてのプロトコルで166MHzまでのクロック周波数をサポートします
- スピードリーディング,2READ,DREAD,4READ,QREAD命令をサポート
- DTR (ダブル転送レート) モードをサポート
- 速読操作のための設定可能なマニュアルサイクルの番号
• 性能強化モード - XIP (実行-in-place) をサポートする
デクリプションについてMX25L51245GZ2I-08G
MX25L51245Gは 512Mbビット Serial NOR フラッシュメモリで 67,1082つまたは4つのI/Oモードで,構造は268になります.435456ビット × 2 または 134,217MX25L51245Gは,シリアル周辺端末インターフェイスとソフトウェアプロトコルにより,単一のI/Oモードで単純な3ワイヤバスで動作することができます.3つのバス信号はクロック入力 (SCLK),シリアルデータ入力 (SI),シリアルデータ出力 (SO). デバイスへのシリアルアクセスはCS#入力によって有効化される.
環境・輸出分類についてMX25L51245GZ2I-08G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991B1A |
| HTSUS | 8542.32.0071 |
