詳細情報 |
|||
| 抵抗力: | 2キロオム | 許容性: | ±0.1% |
|---|---|---|---|
| パワー (ワット): | 0.1W,1/10W | 構成: | 薄膜 |
| 特徴: | 硫黄防止 自動車用 AEC-Q200 耐湿 | 温度係数: | ±25ppm/°C |
| 動作温度: | -55°C ~ 155°C | 供給者のデバイスパッケージ: | 603 |
製品の説明

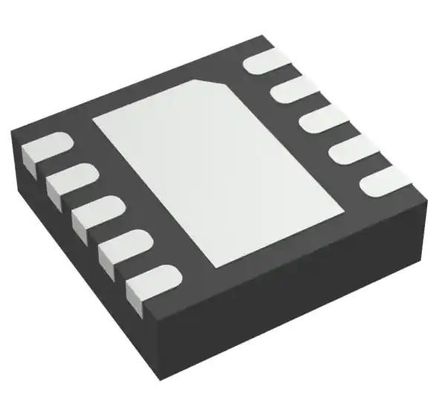

TPS63700DRCR バックブーストスイッチングレギュレーター IC ネガティブ調整 -2V 360mA
仕様 TPS63700DRCR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップアップ/ステップダウン |
| 出力構成 | 否定的 |
| トポロジー | バック・ブースト |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 2.7V |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | -2V |
| 電圧 - 出力 (最大) | -15V |
| 電流 - 出力 | 360mA |
| 周波数 - 切り替える | 1.38MHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-VFDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-VSON (3x3) |
| 基本製品番号 | TPS63700 |
特徴についてTPS63700DRCR
* 調整可能な出力電圧 -15Vまで
* 2.7-V から 5.5-V の入力電圧範囲
* 360mA までの出力電流
* 1000mA 典型的なスイッチ電流制限
* 84%まで効率性
* 典型的な1.4MHz固定周波数PWMO操作
* 熱停止
* 典型的な19V出力超電圧保護
* 1.5-pA シャットダウン電流
* 小さな3mm×3mm SON-10パッケージ (DRC)
デクリプションについてTPS63700DRCR
* 一般的な負電圧供給
* 小型から中型 OLED ディスプレイ
* バイアス供給
環境・輸出分類についてTPS63700DRCR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
