詳細情報 |
|||
| チャンネル数: | 2 | 入力-側面1/Side 2: | 2/0 |
|---|---|---|---|
| 電圧-分離: | 3750Vrms | 共通モード一時的な免除（分）: | 10kV/µs |
| 出力型: | ショットキー、開いたコレクターは締め金で止めた | 現在-出力/チャネル: | 50 mA |
| データレート: | 15MBd | 伝搬遅延のtpLH/tpHL （最高）: | 75ns、75ns |
製品の説明

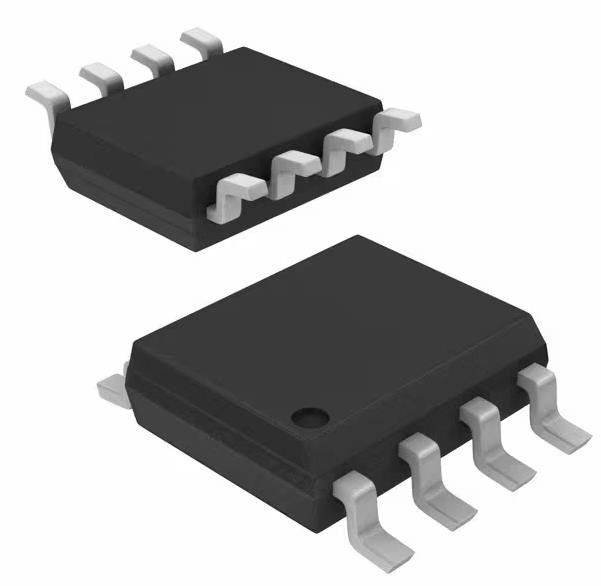

HCPL-063L-500E オプチオイソレーター 15MBd オープンコレクター ショットキー クランプ 3750Vrms 10kV/μs
仕様 HCPL-063L-500E
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| オプティオイソレーター | |
| ロジック出力オプチオイソレーター | |
| Mfr | ブロードコム |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| チャンネル数 | 2 |
| 入力 - ページ1/ページ2 | 2/0 年齢 |
| 電圧 - 隔離 | 3750Vrms |
| 一般モード 臨時免疫力 (分) | 10kV/μs |
| 入力タイプ | DC |
| 出力型 | オープン・コレクター,ショットキー・クリップド |
| 電流 - 出力/チャネル | 50mA |
| データレート | 15MBd |
| 増殖遅延 tpLH / tpHL (最大) | 75nm,75nm |
| 昇降時間 (種類) | 24n, 10n |
| 電圧 - 前向き (Vf) (タイプ) | 1.5V |
| 電流 - 直流向 (If) (最大) | 15mA |
| 電圧 - 供給 | 2.7V~3.6V,4.5V~5.5V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SO 高さ |
| 基本製品番号 | HCPL-063 |
特徴についてHCPL-063L-500E
* 3.3V/5Vの二重電源電圧
* 低電力消費
* VCM = 1000Vで最低15kV/μsの共通モード拒絶 (CMR)
* 高速:通常15MBd
* LVTTL/LVCMOS対応
* 低入力電流能力: 5mA
* 保証された AC と DC 性能 温度: 40°C から + 85°C
* 8ピンDIP,SOIC-8で提供されています
* ストロバブル出力 (単チャンネル製品のみ)
* 安全認証: UL,CSA,IEC/EN/DIN EN 60747-5-5
デクリプションについてHCPL-063L-500E
* 隔離線受信機
* パソコン・周辺機器のインターフェース
* マイクロプロセッサシステムインターフェース
* A/D,D/A変換のためのデジタル隔離
*電源を切り替える
* 装置の入力/出力隔離
* 地回路の排除
* パルストランスフォーマー交換
* フィールドバス
環境・輸出分類についてHCPL-063L-500E
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
