詳細情報 |
|||
| 回路数: | 1 | 回路ごとのチャネル: | 4 |
|---|---|---|---|
| 電圧- VCCA: | 1.2 V | 3.6ボルト | 電圧- VCCB: | 1.65 V | 5.5ボルト |
| 出力型: | トライステート、非反転 | データレート: | 100Mbps |
| 動作温度: | -40°C ~ 125°C (TA) | チャンネルタイプ: | 双方向 |
製品の説明

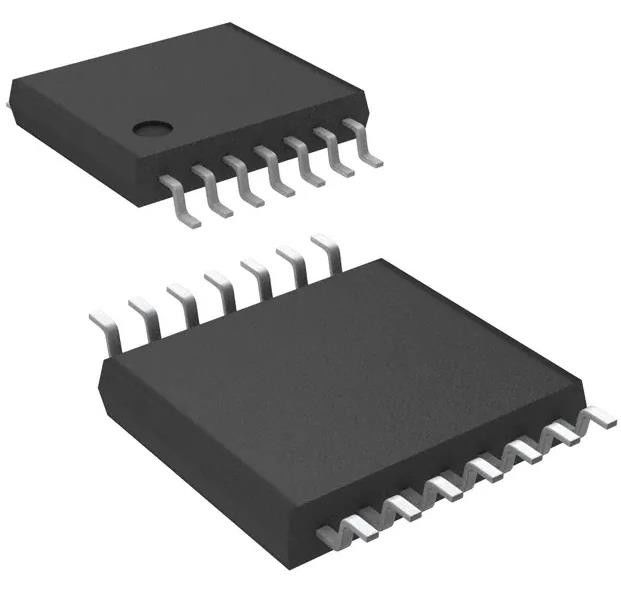

TXB0104QPWRQ1 電圧レベル変換器 2方向 1回路 4チャンネル 100Mbps
仕様 TXB0104QPWRQ1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| 翻訳者,レベルシフト者 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| トランスレーターの種類 | 電圧レベル |
| チャンネルタイプ | 双方向 |
| 回路数 | 1 |
| 回路ごとにチャンネル | 4 |
| 電圧 - VCCA | 1.2V~3.6V |
| 電圧 - VCCB | 1.65V~5.5V |
| 入力信号 | - |
| 出力信号 | - |
| 出力型 | 三州,逆向きではない |
| データレート | 100Mbps |
| 動作温度 | -40°C ~ 125°C (TA) |
| 特徴 | 自動方向感知 |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 14-TSSOP |
| 基本製品番号 | TXB0104 |
特徴についてTXB0104QPWRQ1
• 自動車用用途に適しています
• AEC-Q100 合格 評価は以下の通り
装置の温度グレード1:環境動作温度範囲40°Cから+125°C
Aポートで1.2Vから3.6V,Bポートで1.65Vから5.5V (VCCA ≤ VCCB)
• VCC 隔離特性 VCC 入力のいずれかが GND にあり,すべての出力は高阻力状態にある場合
• VCCA に参照された OE 入力回路
•IOFFは部分的な電源停止モードをサポートします
•JESD 78 クラスII 単位で 100 mA を超えるロックアップ性能
• ESD 保護は JESD 22 を上回る
ポート
・ ±2500-V 人間体モデル (A114-B)
・1000Vの充電装置モデル (C101)
Bポート
・ ±15000Vの人体モデル (A114-B)
・1000Vの充電装置モデル (C101)
デクリプションについてTXB0104QPWRQ1
• 自動車 の インフォテインメント
● 運転 支援 システム (ADAS)
• テレマティクス
環境・輸出分類についてTXB0104QPWRQ1
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
