詳細情報 |
|||
| コアサイズ: | 16/32ビット | スピード: | 55MHz |
|---|---|---|---|
| 接続性: | CANbusのイーサネット、Iの² C、SPI、SSC、UART/USART、USB | 周辺機器: | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| I/O の数: | 62 | プログラムメモリサイズ: | 512KB (512K x 8) |
| プログラムメモリタイプ: | フラッシュ | RAM サイズ: | 128K × 8 |
製品の説明

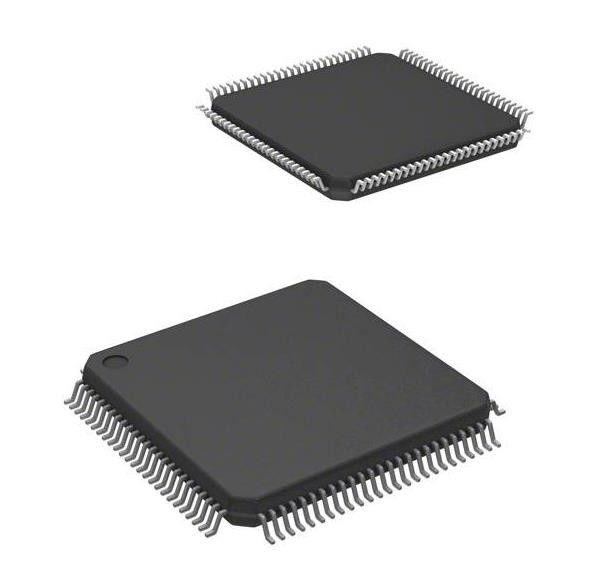

AT91SAM7X512B-AU ARM7® SAM7X マイクロコントローラIC 16/32-ビット 55MHz 512KB FLASH
仕様 AT91SAM7X512B-AU
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| Mfr | マイクロチップ技術 |
| シリーズ | SAM7X |
| パッケージ | トレー |
| コアプロセッサ | ARM7® |
| コアサイズ | 16/32ビット |
| スピード | 55MHz |
| 接続性 | CANbus,イーサネット,I2C,SPI,SSC,UART/USART,USB |
| 周辺機器 | ブラウンアウト検出/リセット,DMA,POR,PWM,WDT |
| I/O の数 | 62 |
| プログラムメモリサイズ | 512KB (512K x 8) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | - |
| RAM サイズ | 128K × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 1.65V ~ 1.95V |
| データ変換機 | A/D 8x10b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 100LQFP |
| 供給者のデバイスパッケージ | 100LQFP (14x14) |
| 基本製品番号 | AT91SAM7X512 |
特徴 AT91SAM7X512B-AU
* ARM7TDMI ARM Thumb® プロセッサを搭載しています
- 高性能 32 ビット RISC アーキテクチャ
- 高密度の16ビット命令セット
- MIPS/Watt のリーダー
- EmbeddedICETM In-circuit エミュレーション,デバッグ通信チャネルサポート
* 内部高速フラッシュ
- 512 Kbytes (SAM7X512) 256 Bytes の 1024 ページ の 2 つの 銀行 に 組織 さ れ て いる (二重 平面)
- 256Kbytes (SAM7X256) 256バイトの1024ページ (単一平面) で整理
- 128 Kbyte (SAM7X128) 256 バイトの 512 ページ (単一平面) で整理
- 最悪の状況で最大30MHzのシングルサイクルアクセス
- プリフェッチバッファ 最大速度でインスタント命令の実行を最適化
- ページのプログラミング時間: 6 ms,ページの自動削除を含む,完全な削除時間: 15 ms
- 10,000 書き込みサイクル, 10 年間のデータ保持能力,セクターロック能力,フラッシュセキュリティビット
- 高量生産のための高速フラッシュプログラミングインターフェース
* 内部高速SRAM,最大速度で単回回アクセス
- 128kbytes (SAM7X512) について
- 64Kバイト (SAM7X256)
- 32kBytes (SAM7X128)
適用する AT91SAM7X512B-AU
Atmel SAM7X512/256/128は,32ビットARM® RISCプロセッサをベースとした高度に統合されたFlashマイクロコントローラである.高速Flashの512/256/128KbyteとSRAMの128/64/32Kbyteが搭載されている.周辺機器の大きなセット802.3 イーサネット MAC と CAN コントローラー を含む.システム機能の完全なセットは外部コンポーネントの数を最小限に抑える.
環境問題AT91SAM7X512B-AU
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
