詳細情報 |
|||
| 申請: | ネットワーキング、テレコミュニケーション | マルチプレクサ/デマルチプレクサ回路: | 2:1、1:2 |
|---|---|---|---|
| スイッチ回路: | - | チャンネル数: | 3 |
| 電圧-単一供給（V+）: | 2.38V～2.63V | 特徴: | イコライゼーション、RXAUI、SATA、XAUI |
| 動作温度: | -40°C ~ 85°C (TA) | パッケージ/ケース: | 54-WFQFN 露出パッド |
製品の説明

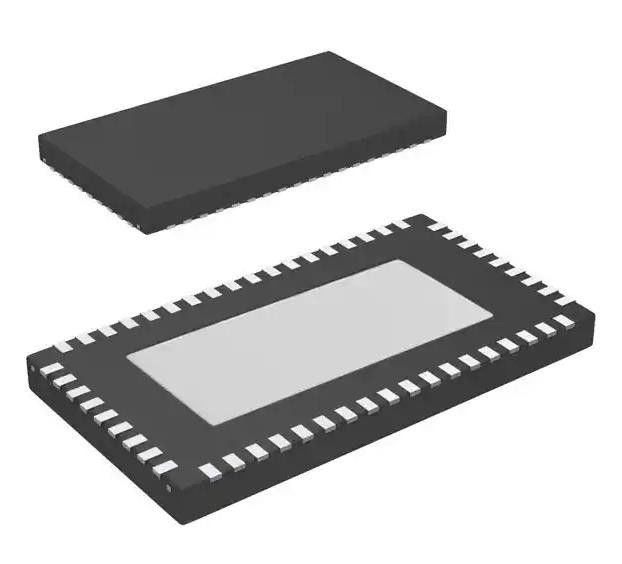

DS64MB201SQ ネットワーク通信スイッチ IC 3チャンネル 54-WQFN (10x5.5)
仕様 DS64MB201SQ
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| アナログ スイッチ - 特別 目的 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 申請 | ネットワーク,電信 |
| マルチプレクサー/デマルチプレクサー回路 | 2:11つ目は2 |
| スイッチ回路 | - |
| チャンネル数 | 3 |
| 状態内の抵抗 (最大) | - |
| 電圧 - 供給,単体 (V+) | 2.38V ~ 2.63V |
| 電圧 - 供給,ダブル (V±) | - |
| -3dB帯域幅 | - |
| 特徴 | エクアライゼーション,RXAUI,SATA,XAUI |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 54-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 54-WQFN (10x5.5) |
| 基本製品番号 | DS64MB201 |
特徴 DS64MB201SQ
* 6.4 Gbps まで 2 レーン 2 レーン 2 レーン 1 レーン 2 レーン 2 スイッチ ファン アウト
* +33 dB gain まで 調整可能な受信 均衡
* -12 dB まで 調整可能な 発信 低強調
* 調節可能な送信 VOD
* <0.25 Ul の残留DJは,40FR4の痕跡で,6.4 Gbpsで
* SATA/SAS: OOB信号の通過
* 調節可能な電気IDLE検出限界値
* 低電力
* ピン選択またはSMBusインターフェースでプログラム可能な信号コンディショニング
* 単一の2.5V電源操作
* >6kV HBM ESD 評価
* 3.3V対応のSMBusインターフェース
* 高速信号流通パック:54ピン WQFN (10 mm x 5.5 mm)
適用する DS64MB201SQ
• SAS と SATA (1.5速度は3.0Gbpsから6Gbpsまで
XAUI (3.125 Gbps),RXAUI (6.25 Gbps) は,この2つのデバイスを組み合わせて,
シリアル・ラピッド・I/O
• ファイバーチャンネル (4.25 Gbps)
• 10GBASE-CX4,インフィニバンド (SDR&DDR)
• FR-4 の 裏面 の 痕跡
環境問題輸出分類 DS64MB201SQ
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
