詳細情報 |
|||
| 電圧-分離: | 3750Vrms | 現在の移動比率（分）: | 130%の@ 5mA |
|---|---|---|---|
| 現在の移動比率（最高）: | 260% @ 5mA | 昇降時間 (種類): | 5μs,3μs |
| 入力タイプ: | DC | 出力型: | トランジスター |
| 電圧 - 出力 (最大): | 80V | 現在-出力/チャネル: | 50mA |
製品の説明

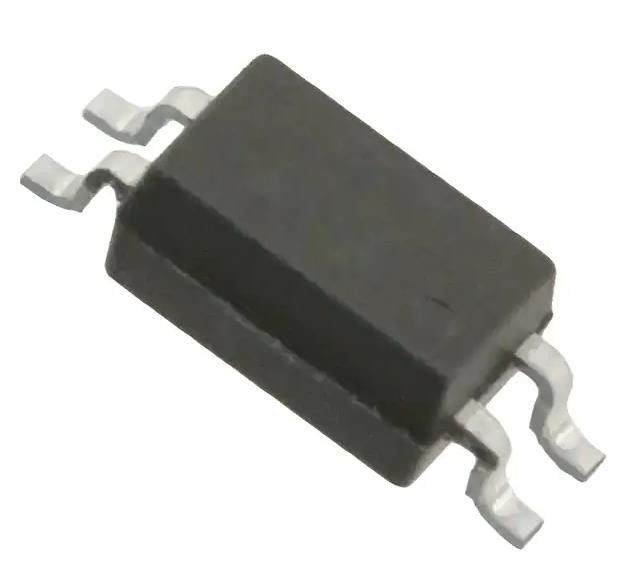

EL3H7(B) ((TA) -G オプティオイソレータートランジスタ出力 3750Vrms 1チャンネル 4-SSOP
仕様 DS64MB201SQ
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| オプティオイソレーター | |
| トランジスタ,光伏出力オプチオイソレーター | |
| Mfr | エバーグライト・エレクトロニクス・コー・株式会社 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| チャンネル数 | 1 |
| 電圧 - 隔離 | 3750Vrms |
| 電流転送比 (分) | 130% @ 5mA |
| 電流転送比 (最大) | 260% @ 5mA |
| オン / オフ タイム (タイプ) | - |
| 昇降時間 (種類) | 5μs,3μs |
| 入力タイプ | DC |
| 出力型 | トランジスタ |
| 電圧 - 出力 (最大) | 80V |
| 電流 - 出力/チャネル | 50mA |
| 電圧 - 前向き (Vf) (タイプ) | 1.2V |
| 電流 - 直流向 (If) (最大) | 50mA |
| Vce 飽和度 (最大) | 200mV |
| 動作温度 | -55°C~110°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 4-SOIC (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 4-SSOP |
| 基本製品番号 | EL3H7 |
特徴 DS64MB201SQ
•ハロゲンなし (Br <900ppm,Cl <900ppm,Br+Cl <1500ppm)
流量転送比 (CTR: 50~600% IF=5mA,VCE=5V) (CTR: 40~320% IF=10mA,VCE=5V)
• 入力と出力間の高隔離電圧 (Viso=3750 V rms)
• 2,0mm プロフィールを持つコンパクトの4ピンSSOP
• EU REACH に準拠する
• Pb のないし RoHS に準拠する
• ULとcUL承認 (E214129号)
VDE 認証 (No.132249)
• SEMKOが承認された
• NEMKO 承認
• DEMKO 承認
• FIMKO 承認
適用する DS64MB201SQ
• DC-DC 変換機
• プログラム可能なコントローラ
• 電気通信機器
• 異なる電位と阻力を持つ回路間の信号伝送
環境問題輸出分類 DS64MB201SQ
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
