詳細情報 |
|||
| 出力数: | 1 | 出力段階: | 1 |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 6V | 60V | 周波数 - 切り替える: | 200kHz | 990kHz |
| 使用率（最高）: | 95% | シンクロン直す器: | はい |
| クロック同期: | そうだ | 制御機能: | 周波数制御、ソフトスタート |
製品の説明

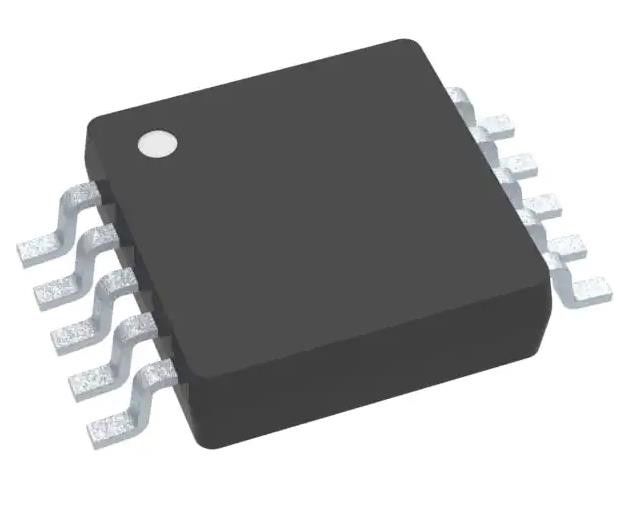

LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC コントロール IC 10-VSSOP
仕様 LM5022MM/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップアップ,ステップアップ/ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | 増強,SEPIC |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 6V~60V |
| 周波数 - 切り替える | 200kHz~990kHz |
| 作業周期 (最大) | 95% |
| シンクロン直す器 | 違う |
| 時計同期 | そうだ |
| シリアルインターフェース | - |
| 制御機能 | 周波数制御 ソフトスタート |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-TFSOP, 10-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 10-VSSOP |
| 基本製品番号 | LM5022 |
仕様 LM5022MM/NOPB
内部60Vの起動調節器
• 1-A ピーク MOSFETゲートドライバー
VIN範囲: 6Vから60V (起動後3Vまで動作)
作業周期制限は90%
• ヒステレシスによるプログラム可能なUVLO
• サイクルごとに電流制限
• 外部同期可能 (AC結合)
• 単一抵抗オシレーター周波数セット
• 傾き補償
• 調整可能なソフト・スタート
• 10ピンの VSSOP パッケージ
適用する LM5022MM/NOPB
• 増強変換機
• SEPIC 変換機
環境問題輸出分類 LM5022MM/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
