詳細情報 |
|||
| 出力構成: | ポジティブ | 出力型: | 固定 |
|---|---|---|---|
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 30V |
| 電圧 - 出力 (分/固定): | 3.3V | 圧力の減少 (最大): | 0.6V @ 100mA |
| 電流 - 出力: | 100mA | 電流 - 静止 (Iq): | 120 µA |
製品の説明

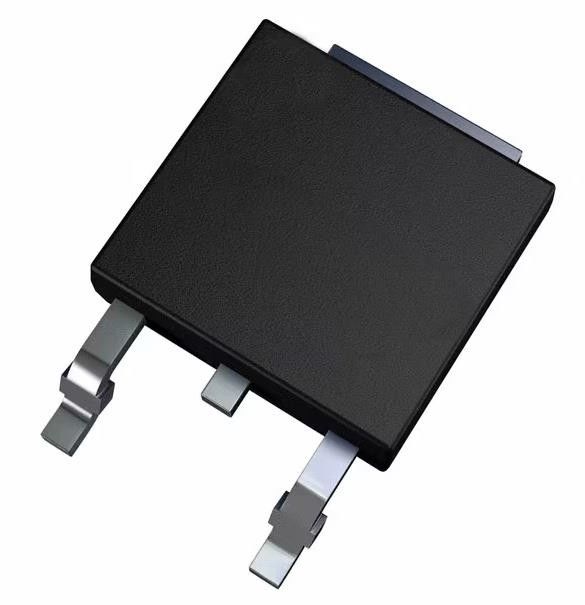

LP2950CDTX-3.3/NOPB 線形電圧調節器IC ポジティブ固定 1 出力 100mA
仕様 LP2950CDTX-3.3/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 30V |
| 電圧 - 出力 (分/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.6V @ 100mA |
| 電流 - 出力 | 100mA |
| 電流 - 静止 (Iq) | 120 μA |
| 電流 - 供給量 (最大) | 14mA |
| PSRR | - |
| 制御機能 | - |
| 保護 機能 | 超電流,超温度,短回路 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-252-3,DPak (2リード+タブ),SC-63 |
| 供給者のデバイスパッケージ | TO-252-3 |
| 基本製品番号 | LP2950 |
仕様 LP2950CDTX-3.3/NOPB
• 入力電圧範囲:2.3Vから30V
• 5V,3V,および3.3V出力電圧版が利用可能
• 高精度出力電圧
保証された100mA出力電流
• 静止 流れ の 極低 程度
• 低脱出電圧
• 超緊密な負荷とライン規制
• 非常に低温系数
• 調節器または基準として使用
• 安定性のために最小容量が必要
• 電流と熱制限
•低ESR出力コンデンサ (10mΩから6 Ω) と安定
LP2951- N 版のみ:
出力停止のエラーフラグ警告
論理制御電子シャットダウン
◎出力は1.24Vから29Vまでプログラム可能
適用する LP2950CDTX-3.3/NOPB
• 高効率の線形調節器
• 低電圧 シャットダウン の 調節器
• バッテリー駆動のロー・ドロップアウト調節器
• スナップオン/スナップオフ 調節器
環境問題輸出分類 LP2950CDTX-3.3/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
