詳細情報 |
|||
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 10V |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 3.3V | 圧力の減少 (最大): | 1V @ 1A |
| 電流 - 出力: | 1A | 電流 - 静止 (Iq): | 55 µA |
| 電流 - 供給量 (最大): | 100μA | PSRR: | 55dB （120Hz） |
製品の説明

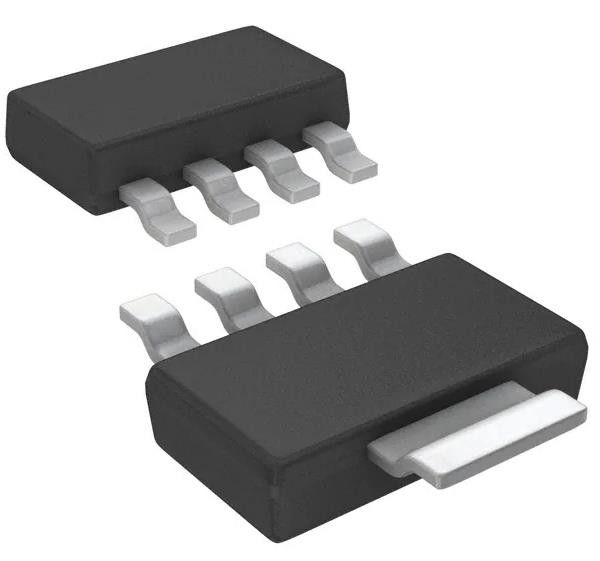

LP38692MP-3.3/NOPB 線形電圧調節器IC ポジティブ固定 1 出力 1A
仕様 LP38692MP-3.3/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 10V |
| 電圧 - 出力 (分/固定) | 3.3V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 1V @ 1A |
| 電流 - 出力 | 1A |
| 電流 - 静止 (Iq) | 55 μA |
| 電流 - 供給量 (最大) | 100 μA |
| PSRR | 55dB (120Hz) |
| 制御機能 | - |
| 保護 機能 | 超熱 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-261-5,TO-261AB について |
| 供給者のデバイスパッケージ | SOT-223-5 |
| 基本製品番号 | LP38692 |
仕様 LP38692MP-3.3/NOPB
• 幅広く入力電圧範囲 (2.7V~10V)
• 2.5% の出力精度 (25°C)
低脱出電圧: 1 A で 450 mV (典型的には 5 VOUT)
• 精度 (トリム) バンドギャップ 参照
保証された仕様 40°C から 125°C
静止電流は1μA
• 熱過負荷防止
• フォールドバック電流制限
• 3-Lead TO-252, 5-Lead SOT-223,および 6-Bump WSON パッケージ
ピンを有効にする (LP38692)
固定ピン電流: 全負荷で55 μA (典型)
精度 出力電圧: 2.5% (25°C) 精度
適用する LP38692MP-3.3/NOPB
• ハード ディスク
• ノートPC
● バッテリー に 動かさ れる 機器
• 携帯 器具
環境問題輸出分類 LP38692MP-3.3/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
