詳細情報 |
|||
| 出力数: | 1 | 出力段階: | 1 |
|---|---|---|---|
| 電圧 - 供給 (Vcc/Vdd): | 7.6V | 30V | 周波数 - 切り替える: | 500kHz |
| 使用率（最高）: | 96% | シンクロン直す器: | はい |
| 制御機能: | 周波数制御 | 動作温度: | -40°C ~ 125°C (TJ) |
製品の説明

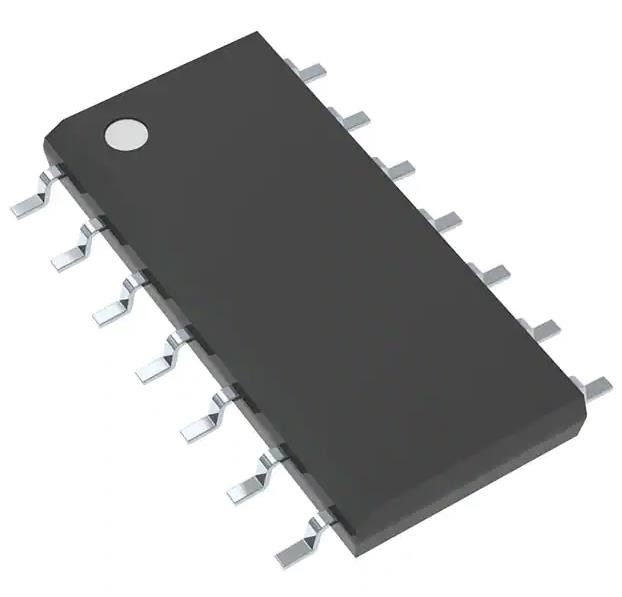

NCV3843BVDR2G フライバックレギュレーター コントローラーIC ポジティブ・アイソレーション能力の出力
仕様 NCV3843BVDR2G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| DC DC スイッチングコントローラ | |
| Mfr | 一半 |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力型 | トランジスタドライバ |
| 機能 | ステップアップ/ステップダウン |
| 出力構成 | ポジティブ,孤立 する 能力 |
| トポロジー | フライバック |
| 出力数 | 1 |
| 生産段階 | 1 |
| 電圧 - 供給 (Vcc/Vdd) | 7.6V~30V |
| 周波数 - 切り替える | 500kHz |
| 作業周期 (最大) | 96% |
| シンクロン直す器 | 違う |
| 時計同期 | 違う |
| シリアルインターフェース | - |
| 制御機能 | 周波数制御 |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 14-SOIC |
| 基本製品番号 | NCV3843 |
特徴 NCV3843BVDR2G
• 精密 な 周波数 制御 の ため に 切断 さ れ た 振動器
• オシレーター周波数 250 kHz で保証
・ 500 kHz の電流モード 動作
• 自動 フィード・フォワード 補償
• PWMをロックし,サイクルごとに電流を制限する
• 低電圧ロックオフの内部トリミング参照
• 高電流トーテムポール出力
• ヒステレシスによる低電圧ロックアウト
• 低電源 低電源 低電源
• これはPb−フリーデバイスです
適用する NCV3843BVDR2G
NCV3843BVは高性能固定周波数電流モードコントローラです
環境問題輸出分類 NCV3843BVDR2G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
