詳細情報 |
|||
| 出力構成: | ポジティブ | 出力型: | 調節可能 |
|---|---|---|---|
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 10V |
| 電圧 - 出力 (分/固定): | 1.25V | 電圧 - 出力 (最大): | 9V |
| 電流 - 出力: | 1A | 電流 - 静止 (Iq): | 55 µA |
製品の説明

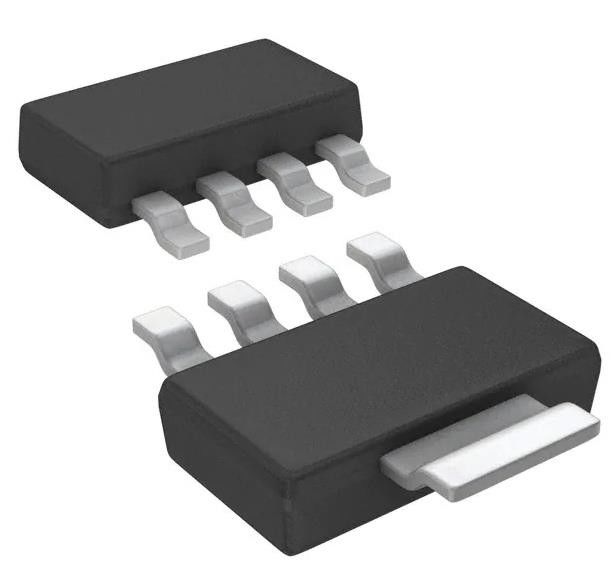

LP38692MPX-ADJ/NOPB 線形電圧調節器IC ポジティブ調節可能 1 出力 1A
仕様 LP38692MPX-ADJ/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 10V |
| 電圧 - 出力 (分/固定) | 1.25V |
| 電圧 - 出力 (最大) | 9V |
| 圧力の減少 (最大) | - |
| 電流 - 出力 | 1A |
| 電流 - 静止 (Iq) | 55 μA |
| 電流 - 供給量 (最大) | 100 μA |
| PSRR | 55dB (120Hz) |
| 制御機能 | - |
| 保護 機能 | 超熱 |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-261-5,TO-261AB について |
| 供給者のデバイスパッケージ | SOT-223-5 |
| 基本製品番号 | LP38692 |
特徴 LP38692MPX-ADJ/NOPB
• 入力電圧範囲:2.7Vから10V
•出力電圧範囲:1.25Vから9V
• 2.5% ピンの電圧の調整精度 (25°C)
低脱出電圧: 1 A (5-V 典型的な VOUT) で 450 mV
• 精度 (トリム) バンドギャップ 参照
保証されたスペックは,40°Cから+125°C
静止電流は1μA
• 熱過負荷防止
• フォールドバック電流制限
• ピン (LP38692-ADJ) を有効にする
• 5ピンのSOT-223と6ピンのWSONパッケージ
適用する LP38692MPX-ADJ/NOPB
ハードディスクドライブ
• ノートPC
● バッテリー に 動かさ れる 機器
• 携帯 器具
環境問題輸出分類 LP38692MPX-ADJ/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
