詳細情報 |
|||
| 出力型: | 固定 | 規制当局の数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (最大): | 5.5V | 電圧 - 出力 (分/固定): | 1.2V |
| 圧力の減少 (最大): | 0.25V @ 500mA | 電流 - 出力: | 500mA |
| 電流 - 供給量 (最大): | 110 µA | PSRR: | 70dB (1kHz) |
製品の説明

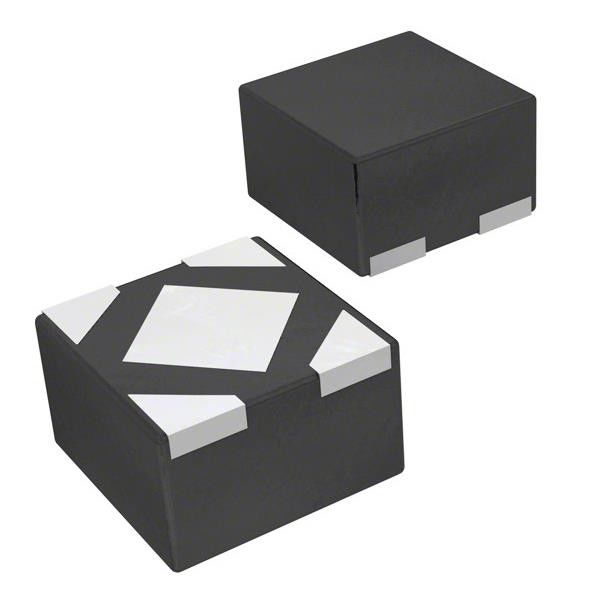

NCP145AMX120TCG 線形電圧調節器 IC 1 出力 500mA 4-XDFN (1.2x1.2)
仕様 NCP145AMX120TCG
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 5.5V |
| 電圧 - 出力 (分/固定) | 1.2V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 0.25V @ 500mA |
| 電流 - 出力 | 500mA |
| 電流 - 供給量 (最大) | 110 μA |
| PSRR | 70dB (1kHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 過剰な電流,過剰な温度 |
| 動作温度 | -40°C ~ 85°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 4-XDFN 露出パッド |
| 供給者のデバイスパッケージ | 4-XDFN (1.2x1.2) |
| 基本製品番号 | NCP145 |
特徴 NCP145AMX120TCG
入力電圧範囲:1.0Vから5.5V
バイアス電圧範囲:2.4Vから5.5V
• 固定 電圧 の バージョン が あり ます
●出力電圧範囲:1.0Vから1.8V (固定)
• ±1.5% 温度上の精度,0.5% VOUT @ 25°C
超低脱出: 500 mA で 140 mV のタイプ
• 80A の非常に低バイアス入力電流
非常低バイアス入力電流 禁用モード:タイプ0.5A
• ON/OFF コントロールのための論理レベル有効入力
• 出力アクティブ放電オプション
• 2.2 F セラミック コンデンサターで安定
• XDFN4 − 1.2 mm x 1.2 mm x 0. 4 mm パッケージで入手可能
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
適用する NCP145AMX120TCG
• バッテリー駆動装置
• スマートフォン,タブレット
• カメラ,DVR,STB,カメラ
環境問題輸出分類 NCP145AMX120TCG
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
