詳細情報 |
|||
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 35V |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 1.194V | 電圧 - 出力 (最大): | 33V |
| 圧力の減少 (最大): | 0.6V @ 150mA | 電流 - 出力: | 150MA |
| 電流 - 静止 (Iq): | 100μA | 電流 - 供給量 (最大): | 800 µA |
| PSRR: | 72dB(120Hz) | 72dB(120Hz): | 流れに、電圧閉鎖（UVLO）の下の温度上の、 |
| ハイライト: | TPS7A4901DGNR,TPS7A4901DGNR 線形電圧調節器IC,150mA線形電圧調節器IC |
||
製品の説明
TPS7A4901DGNR 線形電圧調節器IC ポジティブ調節可能 1 出力 150mA
仕様 TPS7A4901DGNR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 35V |
| 電圧 - 出力 (分/固定) | 1.194V |
| 電圧 - 出力 (最大) | 33V |
| 圧力の減少 (最大) | 0.6V @ 150mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止 (Iq) | 100 μA |
| 電流 - 供給量 (最大) | 800 μA |
| PSRR | 72dB (120Hz) |
| 制御機能 | 有効にする |
| 保護 機能 | 超電流,超温度,低電圧ロックアウト (UVLO) |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |

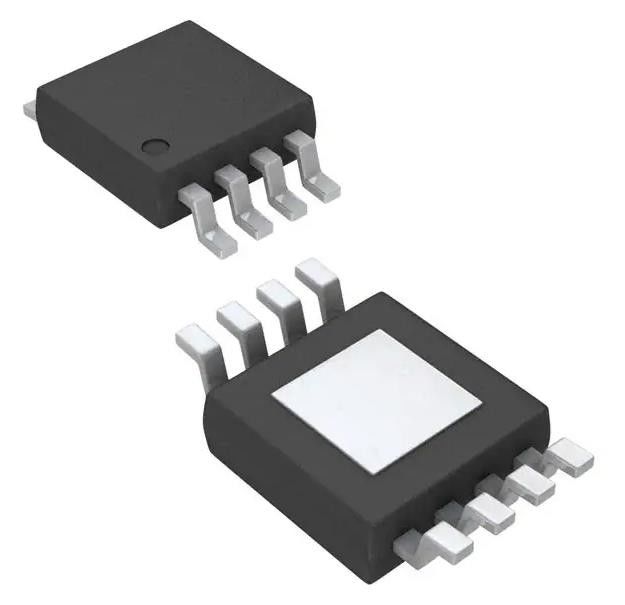

| パッケージ/ケース | 8-TSSOP, 8-MSOP (0.118", 3.00mm 幅) 露出パッド |
| 供給者のデバイスパッケージ | 8-HVSSOP |
| 基本製品番号 | TPS7A4901 |
特徴TPS7A4901DGNR
* 入力電圧範囲:3Vから36V
* 騒音:
- 12.7 VRms (20 Hz から 20 kHz)
- 15.4 VRms (10 Hz から 100 kHz)
*電源リップル拒否:
- 72 dB (120 Hz)
- 52 dB (10 Hz から 400 kHz)
* 調節可能な出力: 1.194V から 33V
*出力電流: 150 mA
* 脱出電圧: 100 mA で 260 mV
*セラミックコンデンサータで安定 2 2.2 uF
* CMOS ロジックレベル対応 Enable Pin
*固定電流制限と熱停止保護
*パッケージ: 8ピンHVSSOP パワーパッドTMと3mm×3mm VSON
* 動作温度範囲:-40°Cから125°C
導入についてTPS7A4901DGNR
* オプアンプ,DAC,ADC,その他の高精度アナログ回路のための供給レール
* 音声
* DC-DCコンバーター規制とリップルフィルタリング後
* 試験と測定
* Rx,Tx,PA回路
* 工業機器
* 基地局と通信インフラ
環境・輸出分類について TPS7A4901DGNR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
