詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 3V | 電圧 - 入力 (最大): | 20V |
| 電圧 - 出力 (分/固定): | 0.8V | 電圧 - 出力 (最大): | 18V |
| 電流 - 出力: | 1A | 周波数 - 切り替える: | 1.6MHz |
| ハイライト: | LM2734XQMKX/NOPB,LM2734XQMKX/NOPB バックスイッチング制御IC |
||
製品の説明

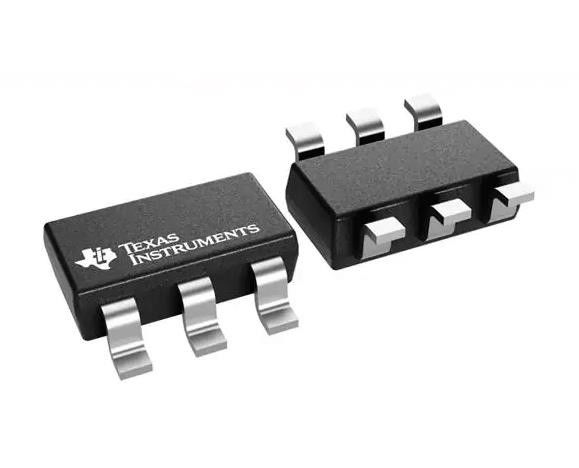

LM2734XQMKX/NOPB バックスイッチングレギュレーターIC ポジティブ調節可能 0.8V 1出力 1A
仕様 LM2734XQMKX/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 3V |
| 電圧 - 入力 (最大) | 20V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 18V |
| 電流 - 出力 | 1A |
| 周波数 - 切り替える | 1.6MHz |
| シンクロン直す器 | 違う |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SOT-23-6 薄型,TSOT-23-6 |
| 供給者のデバイスパッケージ | SOT-23-THIN |
| 基本製品番号 | LM2734 |
特徴LM2734XQMKX/NOPB
•AEC-Q100 自動車用途に適格:
装置の温度グレード1: -40°Cから+125°C,TA
• 薄いSOT-6 パッケージ
• 3Vから20Vの入力電圧範囲
・ 0.8V から 18V の出力電圧範囲
・ 1-A 出力電流
・ 550kHz (LM2734Y) と 1.6MHz (LM2734X) のスイッチング周波数
• 300mΩ NMOS スイッチ
• 30nA 切断電流
0.8V,2% 内電圧基準
• 内部 の ソフト スタート
• 電流モード,PWM操作
• 熱停止
• WEBENCH® パワー デザイナーの LM2734-Q1 を使ってカスタム デザインを作成
導入についてLM2734XQMKX/NOPB
• 自動車
• ローカル・ポイント・オブ・ロード規制
• 運転 支援 システム (ADAS)
環境・輸出分類について LM2734XQMKX/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
