詳細情報 |
|||
| 出力型: | 調節可能 | 出力数: | 2 |
|---|---|---|---|
| 電圧 - 入力 (分): | 4.5V | 電圧 - 入力 (最大): | 18V |
| 電圧 - 出力 (分/固定): | 0.8V | 電圧 - 出力 (最大): | 15V |
| 電流 - 出力: | 2A、3A | 周波数 - 切り替える: | 300kHz | 1.4MHz |
| シンクロン直す器: | そうだ | 動作温度: | -40°C ~ 85°C (TA) |
| ハイライト: | TPS65270RGER,TPS65270RGER バックスイッチング制御IC,肯定的で調節可能な木びき台の切換え調整装置IC |
||
製品の説明

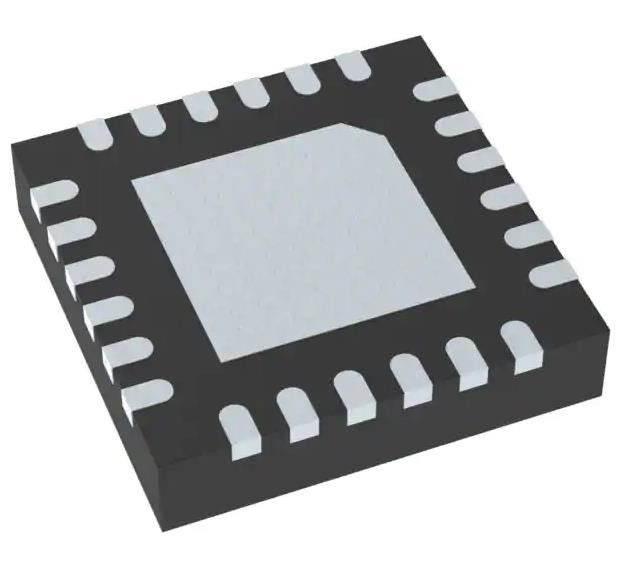

TPS65270RGER バックスイッチングレギュレーターIC ポジティブ調整可能 0.8V 2 出力 2A,3A
仕様 TPS65270RGER
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 調節可能 |
| 出力数 | 2 |
| 電圧 - 入力 (分) | 4.5V |
| 電圧 - 入力 (最大) | 18V |
| 電圧 - 出力 (分/固定) | 0.8V |
| 電圧 - 出力 (最大) | 15V |
| 電流 - 出力 | 2A,3A |
| 周波数 - 切り替える | 300kHz~1.4MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 24-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 24VQFN (4x4) |
| 基本製品番号 | TPS65270 |
特徴TPS65270RGER
幅広く入力電源電圧範囲:4.5Vから18V
0.8V ±1% 精度基準
・最大2A (Buck 1) と3A (Buck 2) の最大連続出力電流
• 低電源パルススキップモードで軽量負荷効率を高める
• 調整可能なスイッチング周波数 300 kHz から 1.4 MHz 外部電阻によって設定
• 前もって設定された出力電圧で起動
• 専念 に 提供 さ れ て いる 支援 と 軟い スタート
• シンプルな補償回路によるピーク電流モード制御
• 超電流 保護 サイクルごとに
• 入力容量と電源によるノイズを減らすための180°オフフェーズ操作
• 24鉛熱強化HTSSOP (PWP) とVQFN 4mm × 4mm (RGE) パッケージで利用可能
導入についてTPS65270RGER
• DTV
• DSL モデム
• ケーブル モデム
• セット トップ ボックス
● 自動車 の DVD プレーヤー
• ホームゲートウェイとアクセスポイントネットワーク
• ワイヤレス ルータ
環境・輸出分類について TPS65270RGER
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
