詳細情報 |
|||
| スイッチ回路: | SPDT | マルチプレクサ/デマルチプレクサ回路: | 2:01 |
|---|---|---|---|
| 回路数: | 1 | オン州の抵抗（最高）: | 1.1Ohm |
| チャネル間の一致（ΔRon）: | 100mOhm | 電圧-単一供給（V+）: | 1.65V～5.5V |
| スイッチ時間（（最高）トン、しゃれ者）: | 35ns、20ns | -3db帯域幅: | 100MHz |
| ハイライト: | TS5A3159DCKR,TS5A3159DCKR スイッチレギュレーターIC,1 回路切換調節器IC |
||
製品の説明

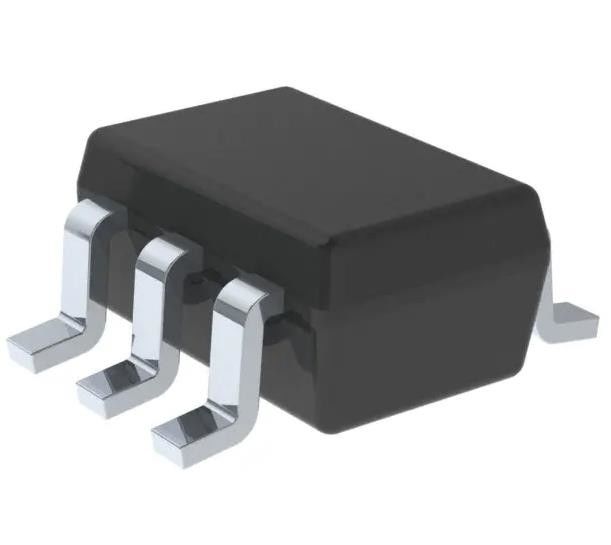

TS5A3159DCKR 1回路ICスイッチングレギュレーター 2:1 1.1Ohm SC-70-6
仕様 TS5A3159DCKR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| アナログスイッチ,マルチプレクサー,デマルチプレクサー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| スイッチ回路 | SPDT |
| マルチプレクサー/デマルチプレクサー回路 | 2:01 |
| 回路数 | 1 |
| 状態内の抵抗 (最大) | 1.1オム |
| チャンネル対チャンネルマッチング (ΔRon) | 100mOhm |
| 電圧 - 供給,単体 (V+) | 1.65V~5.5V |
| 電圧 - 供給,ダブル (V±) | - |
| スイッチ時間 (トン,トフ) (最大) | 35n,20n |
| -3dB帯域幅 | 100MHz |
| 充電注入 | 36pC |
| チャンネル容量 (CS (オフ),CD (オフ)) | 23pF |
| 電流 - 漏れ (IS(オフ)) (最大) | 2nA |
| 横断音声 | -65dB @ 1MHz |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6-TSSOP,SC-88,SOT-363 について |
| 供給者のデバイスパッケージ | SC-70-6 |
| 基本製品番号 | TS5A3159 |
特徴TS5A3159DCKR
* 指定された ブレイク・ビフォア・メーチング 低オン状態抵抗 (1 Q)
制御入力が5V対応
* 低電荷注入
* 優れたオン抵抗マッチング
* 低総調和歪み
*1.65Vから5.5Vの単電源操作
* ラッチアップ性能 100mAPer JESD 78を超え,クラスII
* JESDごとにテストされたESD性能
- 222000-V 人体モデル (A114-B,クラスII)
- 1000V充電装置モデル (C101)
導入についてTS5A3159DCKR
• 携帯電話
• 消費者とコンピューティング
• 携帯 器具
環境・輸出分類について TS5A3159DCKR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
