詳細情報 |
|||
| 出力型: | 固定 | 規制当局の数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (最大): | 23V | 電圧 - 出力 (分/固定): | 8V |
| 圧力の減少 (最大): | 1.7V @ 40mA | 電流 - 出力: | 100mA |
| PSRR: | 46dB (120Hz) | 保護 機能: | 超電流,超温度,反極性,短回路 |
| ハイライト: | UA78L08ACLPR,UA78L08ACLPR 線形電圧調節器IC,陽性の固定線形電圧安定器IC |
||
製品の説明

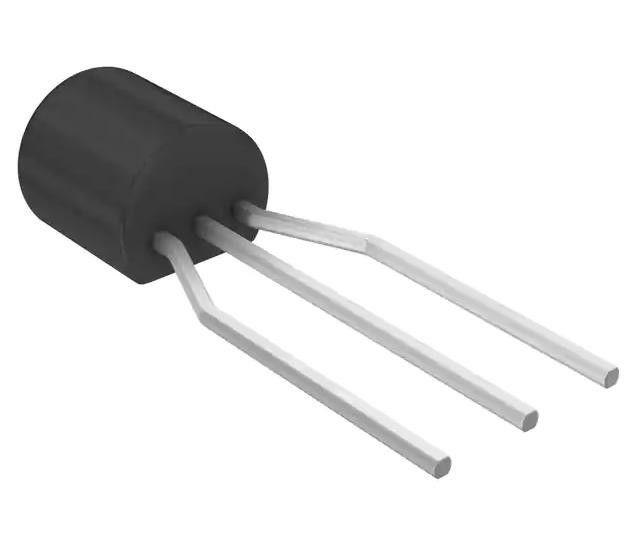

UA78L08ACLPR 線形電圧調節器IC ポジティブ固定 1 出力 100mA TO-92-3
仕様 UA78L08ACLPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力構成 | ポジティブ |
| 出力型 | 固定 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 23V |
| 電圧 - 出力 (分/固定) | 8V |
| 電圧 - 出力 (最大) | - |
| 圧力の減少 (最大) | 1.7V @ 40mA |
| 電流 - 出力 | 100mA |
| PSRR | 46dB (120Hz) |
| 制御機能 | - |
| 保護 機能 | 超電流,超温度,反極性,短回路 |
| 動作温度 | 0°C ~ 125°C |
| マウントタイプ | 穴を抜ける |
| パッケージ/ケース | TO-226-3,TO-92-3 (TO-226AA) 形状のリード |
| 供給者のデバイスパッケージ | TO-92-3 |
| 基本製品番号 | UA78L08 |
特徴UA78L08ACLPR
• 入力電圧範囲 (VI): 4.75Vから35V
●出力電圧範囲 (VO):
◎2.6Vから15V (古いチップ用)
● 3.3Vから15V (新しいチップ用)
●出力電流:最大100mA
静止電流のIQ: 3.8mA
• 短路電流制限と熱保護
• 外部部品なしで安定
サポートされる温度範囲:
旧チップCとACバージョン: 0°Cから+125°C
旧チップ AI バージョン: ¥40°C~+125°C
新型チップ: ¥40°Cから+125°C
• パッケージ:
8ピン,4.9mm × 3.91mmのSOIC
3ピン,4.3mm × 4.3mm TO-92
3ピン,4.5mm × 2.5mm SOT-89
導入についてUA78L08ACLPR
• モーター 駆動
• 電気機器
• 建物自動化
• 流量 送信機
• 工場自動化と制御
環境・輸出分類について UA78L08ACLPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
