詳細情報 |
|||
| マルチプレクサ/デマルチプレクサ回路: | 2:01 | 回路数: | 4 |
|---|---|---|---|
| オン州の抵抗（最高）: | 450mOhm | チャネル間の一致（ΔRon）: | 50mOhm |
| 電圧-単一供給（V+）: | 1.65V | 4.3V | スイッチ時間（（最高）トン、しゃれ者）: | 23ns、32ns |
| -3db帯域幅: | 35MHz | 充電注入: | 139pC |
| チャネル キャパシタンス（CS （） CD （））: | 50pF | 現在-漏出（ある（））（最高）: | 20nA |
| ハイライト: | TS3A44159PWR,TS3A44159PWR 切り替え制御IC,4回路切換調節器IC |
||
製品の説明

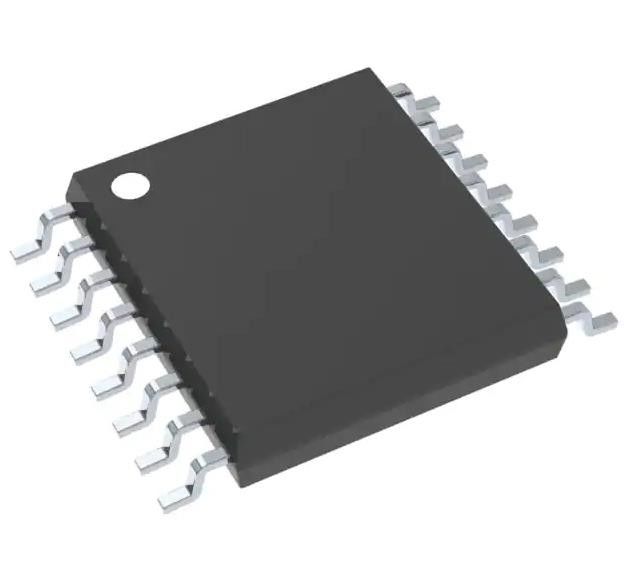

TS3A44159PWR 4回路切換調節器 IC 2:1 450mOhm 16-TSSOP
仕様 TS3A44159PWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| アナログスイッチ,マルチプレクサー,デマルチプレクサー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| スイッチ回路 | SPDT |
| マルチプレクサー/デマルチプレクサー回路 | 2:01 |
| 回路数 | 4 |
| 状態内の抵抗 (最大) | 450mOhm |
| チャンネル対チャンネルマッチング (ΔRon) | 50mOhm |
| 電圧 - 供給,単体 (V+) | 1.65V~4.3V |
| 電圧 - 供給,ダブル (V±) | - |
| スイッチ時間 (トン,トフ) (最大) | 23n,32n |
| -3dB帯域幅 | 35MHz |
| 充電注入 | 139pC |
| チャンネル容量 (CS (オフ),CD (オフ)) | 50pF |
| 電流 - 漏れ (IS(オフ)) (最大) | 20nA |
| 横断音声 | -73dB @ 100kHz |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-TSSOP |
| 基本製品番号 | TS3A44159 |
特徴TS3A44159PWR
* 指定された Break-Before-Make スイッチング
低オン状態抵抗 (<0.5 Q)
* 制御入力は1.8V論理対応
* 低電荷注入
* 優れたオン状態抵抗マッチング (ON-State Resistance Matching)
*1.65Vから4.3Vの単電源操作
* ラッチアップ性能 100mAPer JESD 78を超え,クラスII
*ESD性能はJESD 22+でテストされる
-2000-V 人間の体モデル (A114-B,クラスII)
- +1000V充電装置モデル (C101)
導入についてTS3A44159PWR
* 携帯電話
*PDA
* 携帯機器
* 音声とビデオ信号のルーティング
* 低電圧データ取得システム
* 通信回路
* モデム
* ハードディスク
* コンピュータ周辺機器
* ワイヤレス・ピンと周辺機器
環境・輸出分類について TS3A44159PWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
