詳細情報 |
|||
| コアプロセッサ: | 指揮官 | コアサイズ: | 8ビット |
|---|---|---|---|
| スピード: | 20MHz | 接続性: | I2C,SPI,UART/USART |
| 周辺機器: | ブラウンアウト検出/リセット,POR,PWM,WDT | I/O の数: | 35 |
| プログラムメモリサイズ: | 14KB (8K x 14) | プログラムメモリタイプ: | フラッシュ |
| RAM サイズ: | 256 × 8 | 電圧 - 供給 (Vcc/Vdd): | 2V~5.5V |
製品の説明

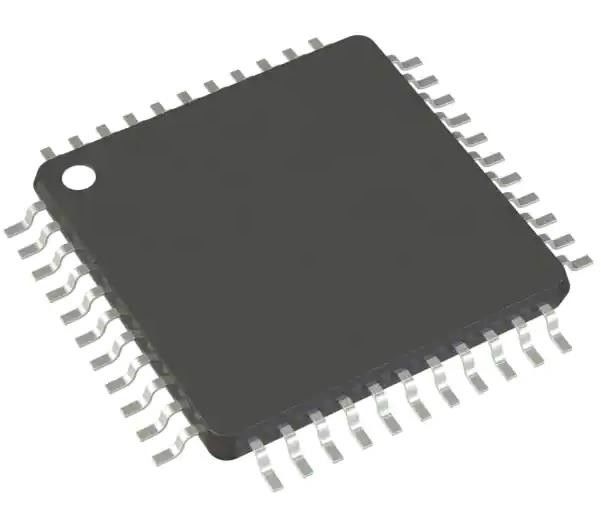

PIC16F887-I/PT PIC PIC® 16F マイクロコントローラIC 8-ビット 20MHz 14KB FLASH 44-TQFP
仕様PIC16F887-I/PT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| マイクロコントローラー | |
| Mfr | マイクロチップ技術 |
| シリーズ | PIC® 16F |
| パッケージ | トレー |
| コアプロセッサ | 指揮官 |
| コアサイズ | 8ビット |
| スピード | 20MHz |
| 接続性 | I2C,SPI,UART/USART |
| 周辺機器 | ブラウンアウト検出/リセット,POR,PWM,WDT |
| I/O の数 | 35 |
| プログラムメモリサイズ | 14KB (8K x 14) |
| プログラムメモリタイプ | フラッシュ |
| EEPROM サイズ | 256 × 8 |
| RAM サイズ | 368 × 8 |
| 電圧 - 供給 (Vcc/Vdd) | 2V~5.5V |
| データ変換機 | A/D 14x10b |
| オスイレーター型 | 内部 |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 44-TQFP |
| 供給者のデバイスパッケージ | 44-TQFP (10x10) |
| 基本製品番号 | PIC16F887 |
特徴 PIC16F887-I/PT
• 精密内部オシレーター:
- 工場で ± 1% に校正
- ソフトウェアで選択可能な周波数帯 8 MHz から 31 kHz
- ソフトウェア調整可能
- 2速スタートモード
- 重要なアプリケーションのためのクリスタル障害検出
- 電力を節約するために動作中にクロックモードを切り替える
• 省エネ の スリープ モード
広範囲の稼働電圧 (2.0V-5.5V)
• 産業用および拡張温度範囲
• パワーオンリセット (POR)
パワーアップタイマー (PWRT) とオシレータースタートタイマー (OST)
• ソフトウェア コントロール オプション で ブラウン アウト リセット (BOR)
• オンチップオシレーター (ソフトウェア選択可能な名目268秒,プレスカラー) を搭載した強化低電流ウォッチドッグタイマー (WDT)
• マルチプレックス マスター クリア プルアップ/入力ピン
• プログラム可能なコード保護
• 高耐久性フラッシュ/EEPROMセル:
- 100,000 書き込み フラッシュ耐久性
- 1本000,000 EEPROMの書き込み耐久性
- フラッシュ/データ EEPROM 保存: > 40 年
• 実行 時に プログラム メモリー を 読み/書き
• イン サーキット デバガー (オン ボード)
適用する PIC16F887-I/PT
PIC16F882/883/884/886/887装置は,このデータシートに記載されています.
環境と輸出分類PIC16F887-I/PT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
